为什么皮法天线要接地

录入:edatop.com     点击:

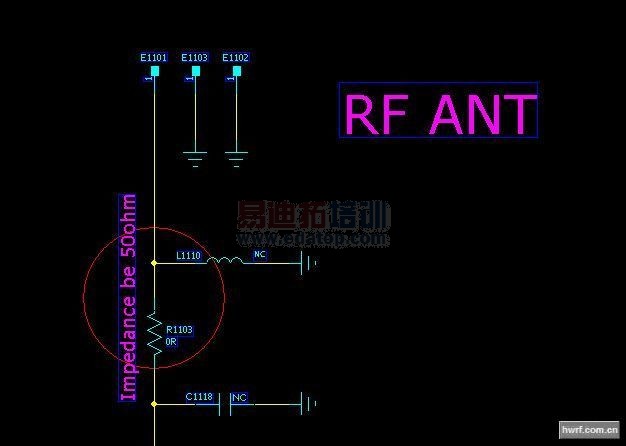

主板上面天线端都是有两个脚,一个GSM馈点,一个是GND;而天线上面也有对应的两个pin,跟弹片接触以后就直接短接到地了,为什么要直接短接到地?原理是什么?

\

PIFA天线其实就是monopole 加上一个短路的匹配,使monopole的阻抗更接近端口输入的阻抗,天线的Q值降低有助于阻抗带宽的提高,但是这是以牺牲天线的效率为代价地。

不太明白

从两个方面来理解:
(1)从辐射特性:PIFA可以开做是从patch发展起来的,根据半波长patch天线的电流分布,为了减小一半尺寸,将半波长patch的中间接地短路,就得到四分之一波长PIFA
(2)从阻抗来看:四分之一波长单极天线的阻抗为36欧,为了减小尺寸,出现了倒L天线,但是倒L天线的对地电容较大,为了补偿这个电容,便于阻抗匹配,可以将倒L天线平行于地面的长度延长接地,这样实现了电感

建议看看刘长军《射频通信电路设计》,里面57页和59页的微带理论公式,看看终端负载为0时,反射系数是多少。

终端地馈电点必须要良好接地。
为了便于理解,可以把整个PIFA贴片所有的能量聚焦在辐射馈电点上,发射出去(或接收)。

个人感觉PIFA的BW应该不如monopole吧。记得之所以提出monopole就是为了拓展BW的啊。驻波来看,PIFA应该比monopole深吧。

6楼正确

为啥没人顶4#呢,我觉得他说的是对的

我虽说是做天线的,也不懂这个呢。天线工作在1G以上的频率,不能用短路断路来简单描述的了。反正能实现与传输线的50欧姆阻抗匹配就好,管他是什么形式。
