突发脉冲功率/时间包络超标问题

录入：edatop.com 点击：

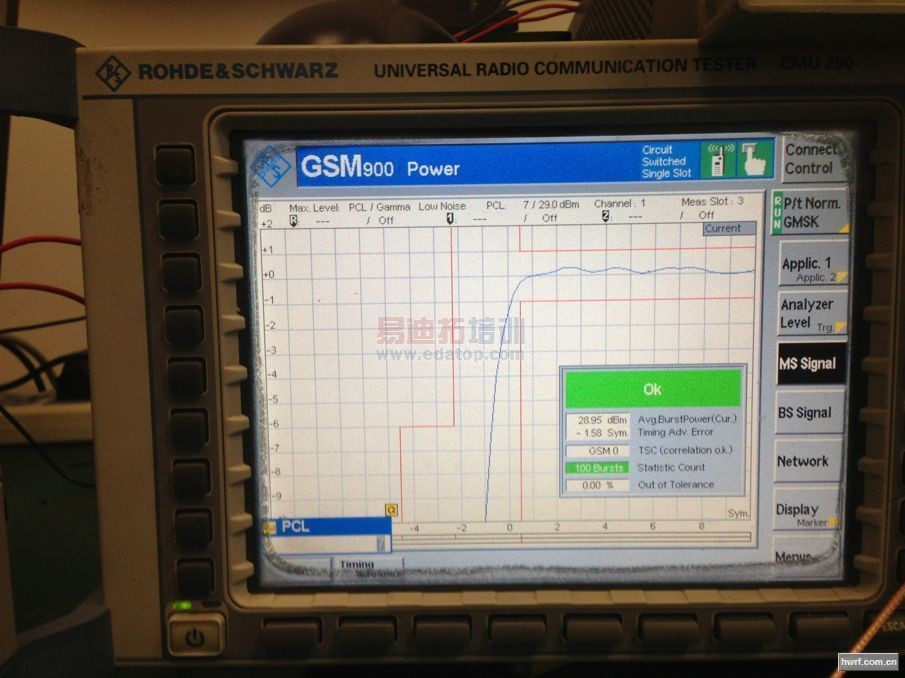

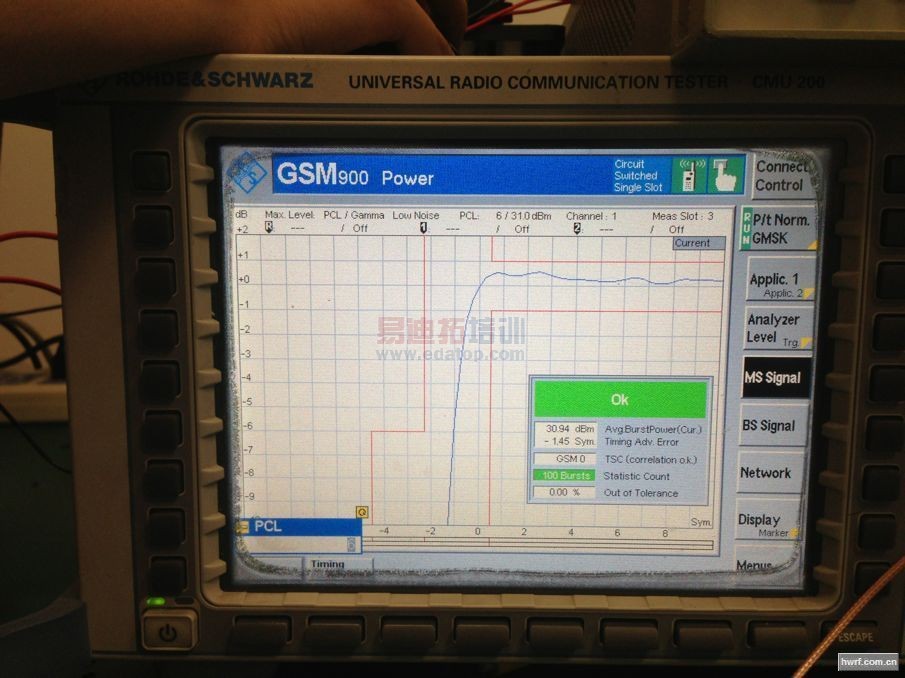

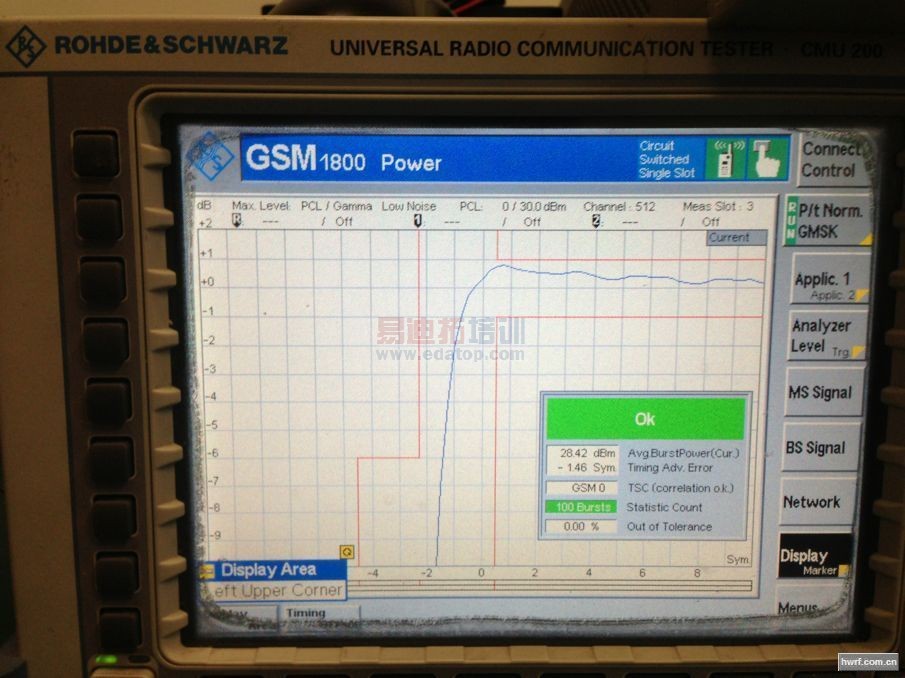

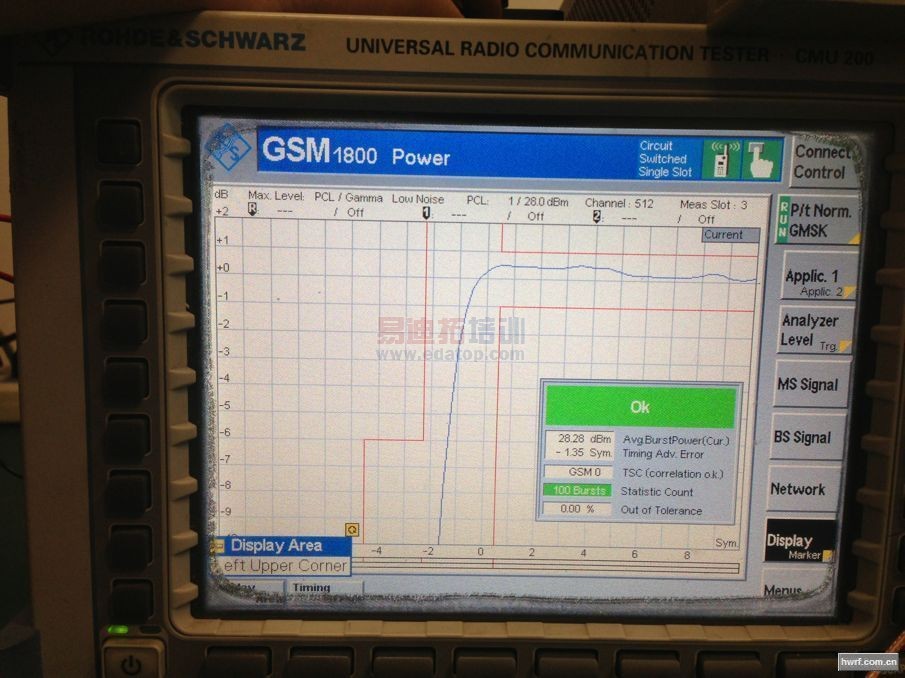

我有一个板子，在900 PCL5/PCL6，以及1800 PCL0/PCL1的时候，时间包络偏了很多，900 pcl7以及1800 PCL2以后，时间包络就很正常了。
请问射频资深工程师，这个是什么原因导致的问题？

加个大电容看看吧

PA饱和了，调调匹配试试

这应该需要在Vbat端加个2200uF或者4700uF的大电容。

这个有加过了

确认了一下，饱和功率的确不高，900是32.2,1800是29.
另外，请问一下，我将900的pcl5功率降到31，1900的pcl0功率降到28，可不可以哈？

你这个也太低了吧。

饱和功率低了
需要改匹配

申明：网友回复良莠不齐，仅供参考。
