GSM900TX辐射杂散

录入:edatop.com     点击:

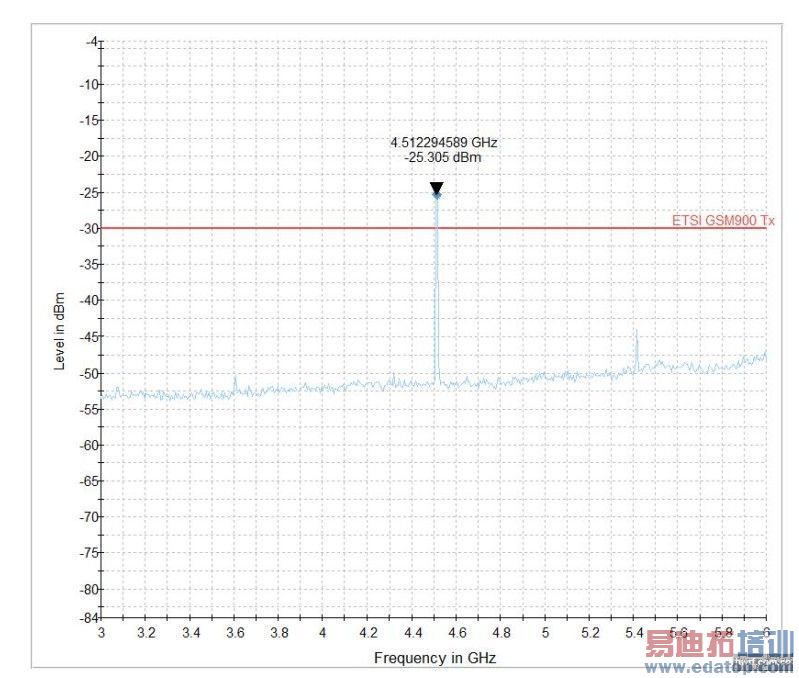

小弟初做射频,高通平台8225,做的是3+2的,G网900、1800、1900,W网band1、band8,现在辐射杂散3-6G有一个超高的尖峰,不知从何而解啊,求资深工程师指点。fail项见图片

\

4512/19.2=235

这个需要到屏蔽房里面,用频谱仪探头找找,看看谐波从哪里泄出来的。建议你先看看TCXO,VCO,PA的电源走线和接地如何。电池,I/O口,还有一些非线性器件都可以检查一次下。你最好能把整机的图片,内部构造贴上来看看,否则真的不好帮你定位。

902.4*5=4512Mhz,明摆着GSM900频段CH62的五次谐波。看看是不是从天线端辐射出来的。PCB如果是断板,检查一下天线小板的接地。射频屏蔽罩接地是否良好。再不行,参考我3#的回复。小伙子别怕,手机射频是个人都会。

支持楼上

杂散这玩意,首先要做的是把外设摘掉试试。xiaopaopao说的倍频也有可能,另外也有可能是交调点。

这个频率点的传导杂散 值为多少 ?

你的主板传导是否有问题........
没有问题再慢慢找干扰源.......
还有一点,看看电源是否有问题.........
有些杂散是从电池引进的........

这个是什么意思啊,看不明白,还请资深工程师说详细点

4512/19.2=235
表示你Fail的频率点
是XO 19.2 MHz的235倍谐波
建议你检查一下XO有无用GND包好

是啊,是断板,我估计也是天线辐射出来的,唉,为了测试通过,把功率降低了一点。

原来是这样。tcxo包地还算好,也有单独的屏蔽罩。
现在是把功率降低了一点,在900tx上加了一个电容,能通过了。
谢谢各位资深工程师提供的宝贵经验
