此磁珠L2001有什么用处？
录入：edatop.com 点击：

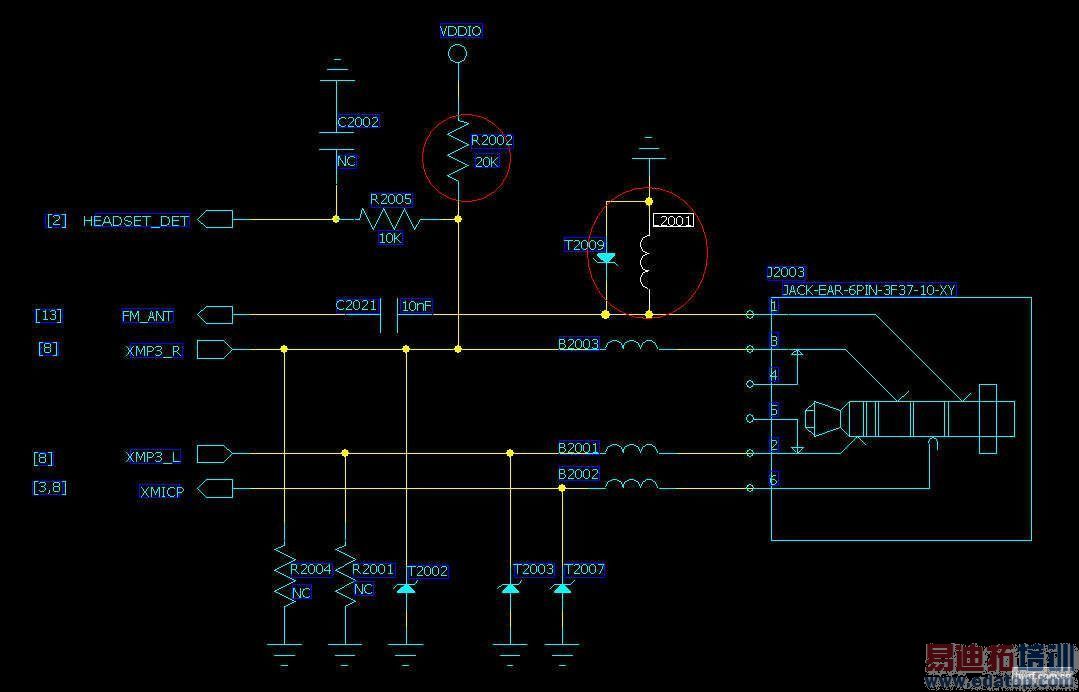

如下图，想问下L2001在此具体起到什么作用？磁珠L2001规格为1K-100MHZ-200MA-0402；
本人新手，有如下疑问，望指教：
1.磁珠在这里所起的具体作用是什么？直接用电感可否？
2.可不可以用别的规格？
本人新手，有如下疑问，望指教：
1.磁珠在这里所起的具体作用是什么？直接用电感可否？
2.可不可以用别的规格？
怎么没人关注呢，请各位工程师多留言多指教啊
原则上可以通用,但是还是有区别的,主要考虑到频率的问题,这里主要是使用磁珠对高频的音频信号进行抑制,频率越高,抵制能力越强,基本上就是一个滤波的功能.
磁珠不同于电感的，效果很明显，更换着试下就知道了；
电源链路上串接电感和磁珠的作用是差不多的，如果不是针对性的解什么相关的问题，应该是可以通用的。
不好意思，没仔细看。还以为是单纯的供电呢。
别听别人瞎说，这里怎么可能用电感。
1.磁珠是为了让低频（音频）短路到地，而对于高频FM频段则要完全隔离。电感达不到这样的效果，这样FM才能正常工作，音频也有好的地回流；
2.磁珠直流阻抗小，电感也不行；
3.这里电流要满足一定条件，因为这里是直流的地回流；磁珠不能用电流小的规格，不然会饱和，就达不到磁珠的效果了。
磁珠的优势在于某种频率上呈现大的直流阻抗，电感的esr则是随频率悲而悲。
通常的磁珠在fm应用基本是120/100mhz,600/100mhz,1200/100mhz,你可以更换120或600的试试。
如果强行换电感，会导致FM信号直接进入耳机左右输出端，其能量没有磁珠压制的大，会产生信号2次返回耳机导致2次解调形成自扰。
第一点搞不明白啊，为什么磁珠在这里的作用是让低频（音频）短路到地？这里并的磁珠只是对FM天线会有影响吧？怎么会扯到音频信号上面去了啊？
直流阻抗会随频率悲而悲吗，不理解，磁珠在这个地方所起到的具体作用是什么没有解释清楚
磁珠是下地的，你没有发现这是耳机插座唯一的接地点吗？就是音频的地回流，任何信号必须构成完整的回路才能正常工作，所以磁珠既要让音频无衰减的到地(不然串音问题很严重），又要让FM信号完全割断，电感达不到这样的效果，比如一个100n电感可能对FM隔离不够，但是对音频又衰减较大，所以只能用磁珠
楼主需要学习下磁珠为啥明确标示有特定频率下的特定阻抗。
明白点了，感觉还是因为对磁珠的理解不够深入才有此疑问。
自己查了资料，磁珠对特定频率的高频信号存在特定阻抗，而对低频信号，磁珠的阻抗远远小于电感，因此这里从音频信号角度考虑不能用电感否则音频信号会有衰减；
