大家来说说RF差分信号为什么能增强抗干扰能力？
录入：edatop.com 点击：
只知道，差分信号：
1)随机噪声干扰到差分信号两端，一般等值，那么其差值就为0，不影响有用信号;
2)差分信号能有效抑制电磁干扰。布线决定的。
不知道有没资深工程师能有更消息的解释或者有什么好的资料大家一起学习一下，谢谢
新手，望指点。
best regards!
1)随机噪声干扰到差分信号两端，一般等值，那么其差值就为0，不影响有用信号;
2)差分信号能有效抑制电磁干扰。布线决定的。
不知道有没资深工程师能有更消息的解释或者有什么好的资料大家一起学习一下，谢谢
新手，望指点。
best regards!
差分信号，共模干扰小..回流路径基本相同
而单端信号，往往会有共模影响，也就是必须时时刻刻考虑其地回流路径，以及地平面的完整性

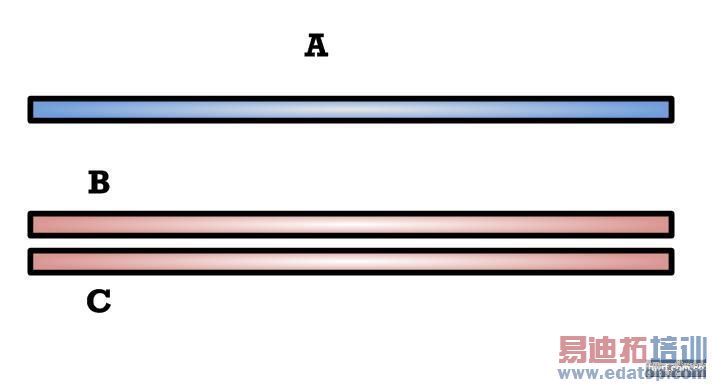

假设A为Noise B跟C是差分讯号
A对B的干扰是Sba
A对B的干扰是Sca
因为Sba跟Sca等量又反向 所以会相消

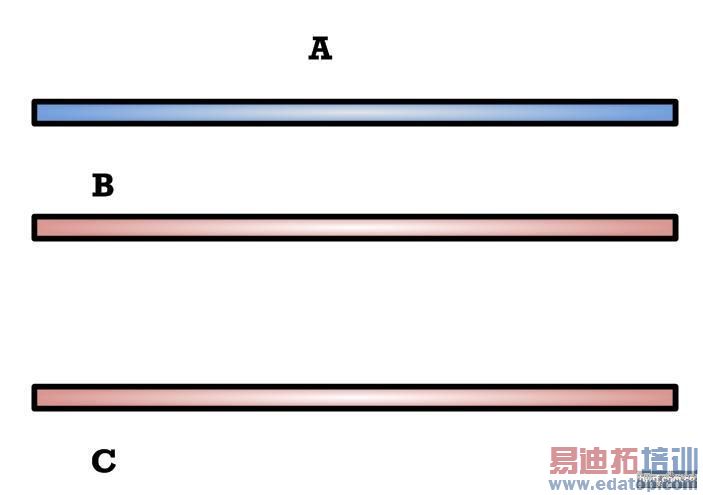

但若B跟C离很远
则Sba大于Sca 无法等量相消 一样会被Noise干扰
所以这告诉我们差分讯号的间距越小
其抗干扰能力越好

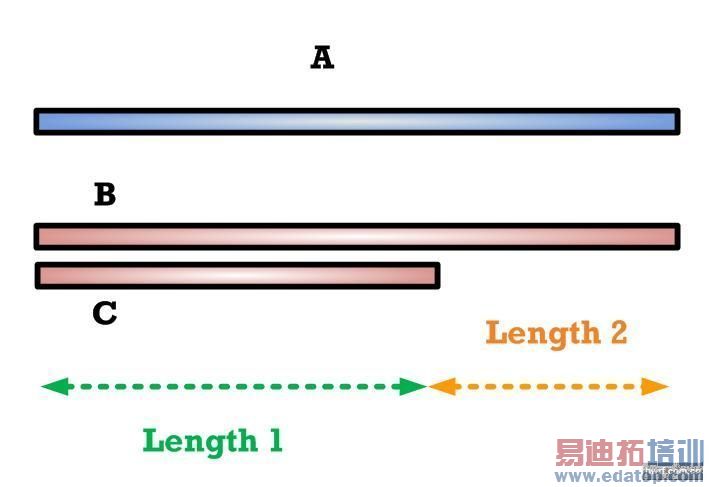

另外 如果B跟C不等长
则Length 2 又恢复成单端讯号
其Sba大于Sca 无法等量相消 一样会被Noise干扰
所以这告诉我们差分讯号的长度差距越小
其抗干扰能力越好
另外 因为差分讯号的间距 会影响阻抗
所以间距要固定才能维持阻抗一致
所以由以上得知 布线时
差分讯号有三大原则 :
1. 间距要小 (若RF走线 需符合100/150奥姆的阻抗控制)
2. 长度要等长
3. 间距要固定
最常见的差分讯号 应为Rx讯号与I/Q讯号
若Layout时 未能符合以上原则
则Rx可能会有Desense的问题 或是本身灵敏度就不高
I/Q讯号则是可能会有I/QMismatch 导致会有Undesired Sideband
导致调变精确度下降
这会有Phase errorEVM调制频谱的问题
谢谢好人，谢谢。
学习了，谢谢
