高通8系上支持的APT功能问题

录入：edatop.com 点击：

请教各位工程师，关于这个平均功率跟踪（APT）技术, 具体是怎么样一个机制啊？应该根据输出功率会调整PA的供电电压，就像MTK的DC-DC PA 供电一样，那可调整的PA供电电压范围又是多少呢？如果哪位有相关的文档可以提供，不胜感激！

一般的调整电压是0.6-Vbat的范围，可以参考RF6650的datasheet，或者是RF7241的datasheet.
其实就是一个查表（power VS DAC&Vcc）的过程，没有太特殊的地方。
提高效率的机制：
比如输出10dBm的功率，根本不需要Vcc=3.4V。所以将电压降低到了比如1.5V。电流不变的情况下面，同样的输出，消耗的功率变小了。

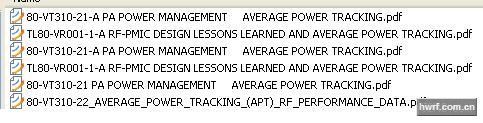

具体可以参考高通的文档。

多谢版主指点，具体高通的文档是哪一个专门谈到APT呢？

我也有个相关问题，麻烦各位帮我看下。
高通的8260采用GPIO_82(TX_AGC_ADJ)发出的PWM来控制RF DC-DC的输出。
那么控制PWM的输出应该是由MSM8260某个寄存器来控制. 哪位仁兄能告知是哪个寄存器吗？
手头上的资料不足，实在查不到啊。

想请教下海大兄，加入APT后，功控就复杂了一些，那ILPC的性能是不是会受到些影响？理论上ILPC对功率波动是非常敏感的，因为我做得平台没有这种机制，所以想了解一下它的特性，多谢！

供电调整的幅度应该没那么大，功率波动会控制在理想范围内吧。
这个是锦上添花的优化功能，不会影响本身的ILPC才对。
海大、fengmo。这个问题继续啊，讲讲明白，多谢多谢！

好像8系列+WTR1605L上加入APT后ILPC还好.实在有问题局调下几个PA时序的NV就可以,因为ILPC在功率切换点最容易出问题.但是实际上引入APT后输出功率跟没有APT时是一样的, 从校准出来的线性表中看出,假如输出功率一样,没有APT的话,Vbias=780(3.4V),RGI=60,引入APT后,Vbias=600(2.64V),RGI=63,我们发现当PA的VCC2电压降低时,RGI有所增加,不过测出来的电流还是减少了. 做APT特征化曲线时留了7dB的ACLR余量,射频性能不会恶化. PA VCC2的供电电压范围是1V到3.4V, 因为VCC2 在1v以下的话低功率时会出一些问题. 还有好像高通的在APT上的算法还有待优化,没有达到DCDC厂商的预期.

用qspr做出APT表，导入qspr校准，查看手机在各功率级的ACLR, ILPC指标，有问题的话，在修改APT表，重复。必要的话再修改些NV.

APT就是为了提升效率，gain不会悲，PA通过APT的调整使得工作在线性区的末端，也就是gain不会压缩，功率不会有悲，线性度稍稍恶化，也就不存在你说的ILPC的问题
