关于一个调制谱和开关谱的问题，求专家解惑
录入：edatop.com 点击：

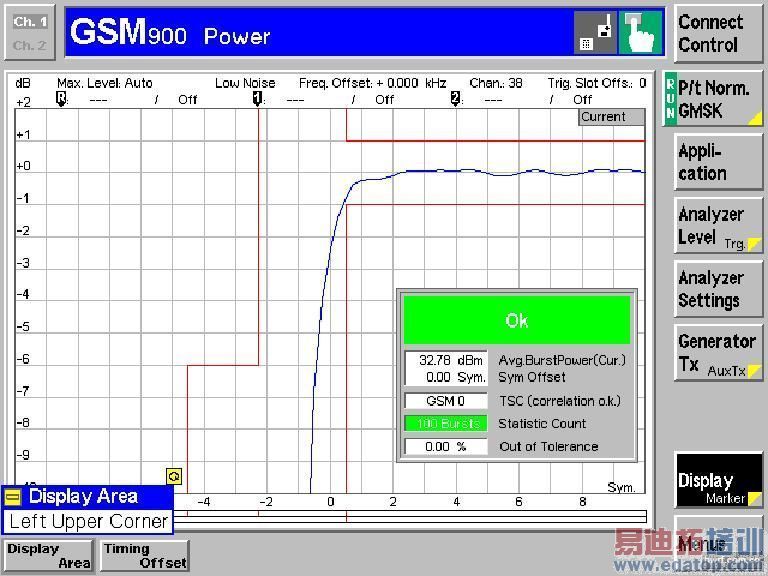

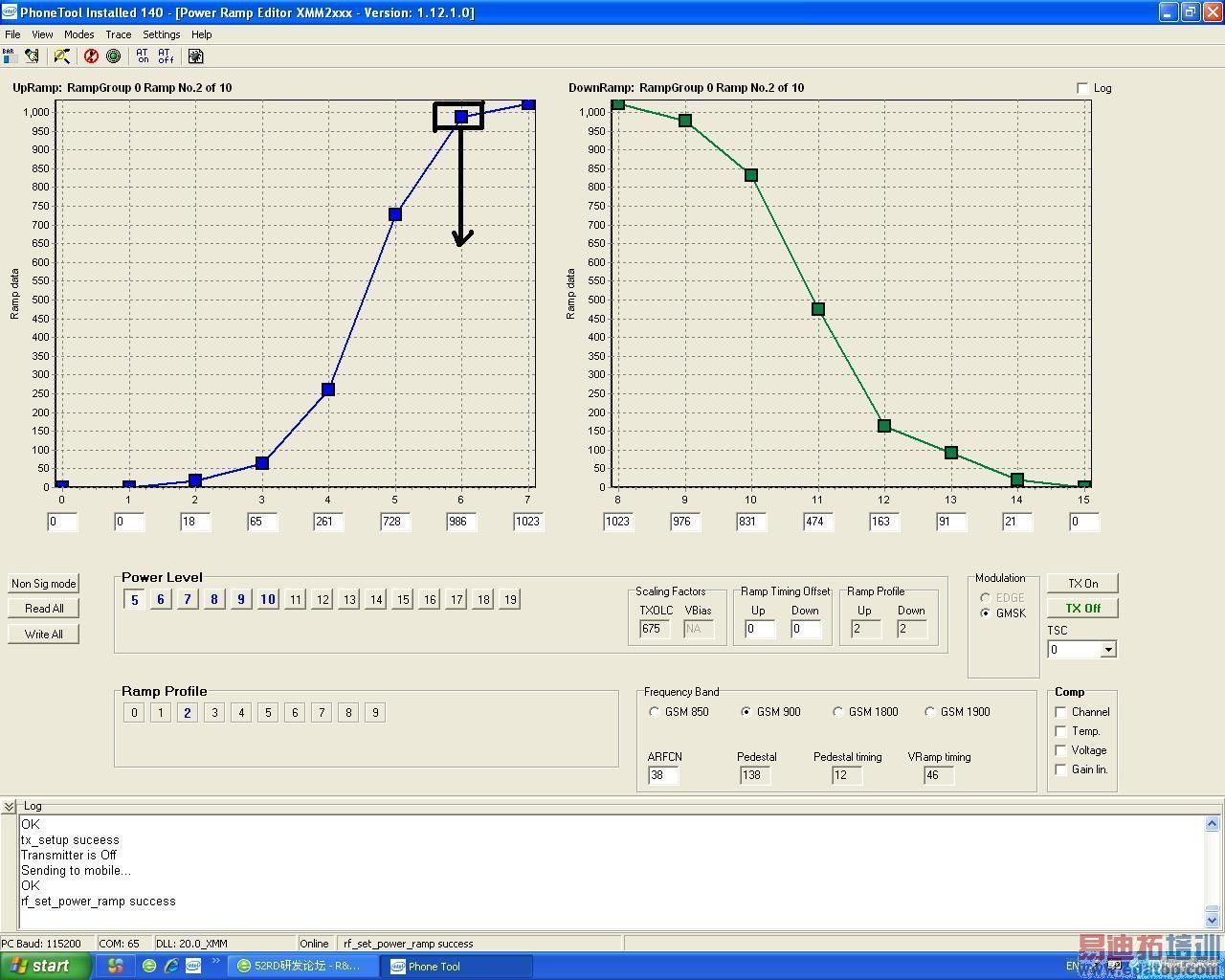

我们现在做通讯模块，用的是Intel118(infineon)+RFMD7182,118里面是集成TRC的，原来的reference desgin用的是SKYWORKS的PA，所以现在我们换成RFMD的，开关谱4个Band全部fail，所以说得重调RAMP（图1当中的箭头，必须往下调，开关谱才会好），但是现在发现一调节RAMP，调制谱就会挂（见图片2），我发现是因为调制谱的左边太靠近拐弯处了，请问有什么办法可以调节吗？
低功率的开关谱怎么样？
我是很少去拉上升下降沿RAMP本身，这样会带来开关谱问题。
试着把PA的打开时间提前一点，也就是让PVT上升曲线往左一点。
4个band都有很可能是默认的timing参数都需要重新调整，刚搞定手头上4个band，两种模式就是GMSK,EDGE PVT全都不好的问题。就是通过优化PA TX ON 时间和TX OFF时间。
如果是高功率的问题，就把功率降点，你这个功率都接近33了，弄个32试试。
低功率也是fail的，而且我们要求LB就是33，HB是30.调PA的开启时间的话，那得是软件的人搞吧，貌似我们这的软件还不会呢，大爷的
工具里右下角不是有些timing的参数吗？Vramp timing
上升沿的曲线ramp profile可以调整吗？ 在我们平台里是可以选的。
也就是ramp 是几组固定的参数，不需要改曲线本身，直接调用几组固定的曲线。
此外pedestal的值和timing也可以试试，可能是预充时间太短导致曲线太陡，不过可能性不大，可以试下。
低功率也有那降功率自然就没意义了，不过这么看timing的可能性就比较大了。这个非信令的射频调试工具应该都可以调，如果没有射频驱动的人调那就是射频的调了。

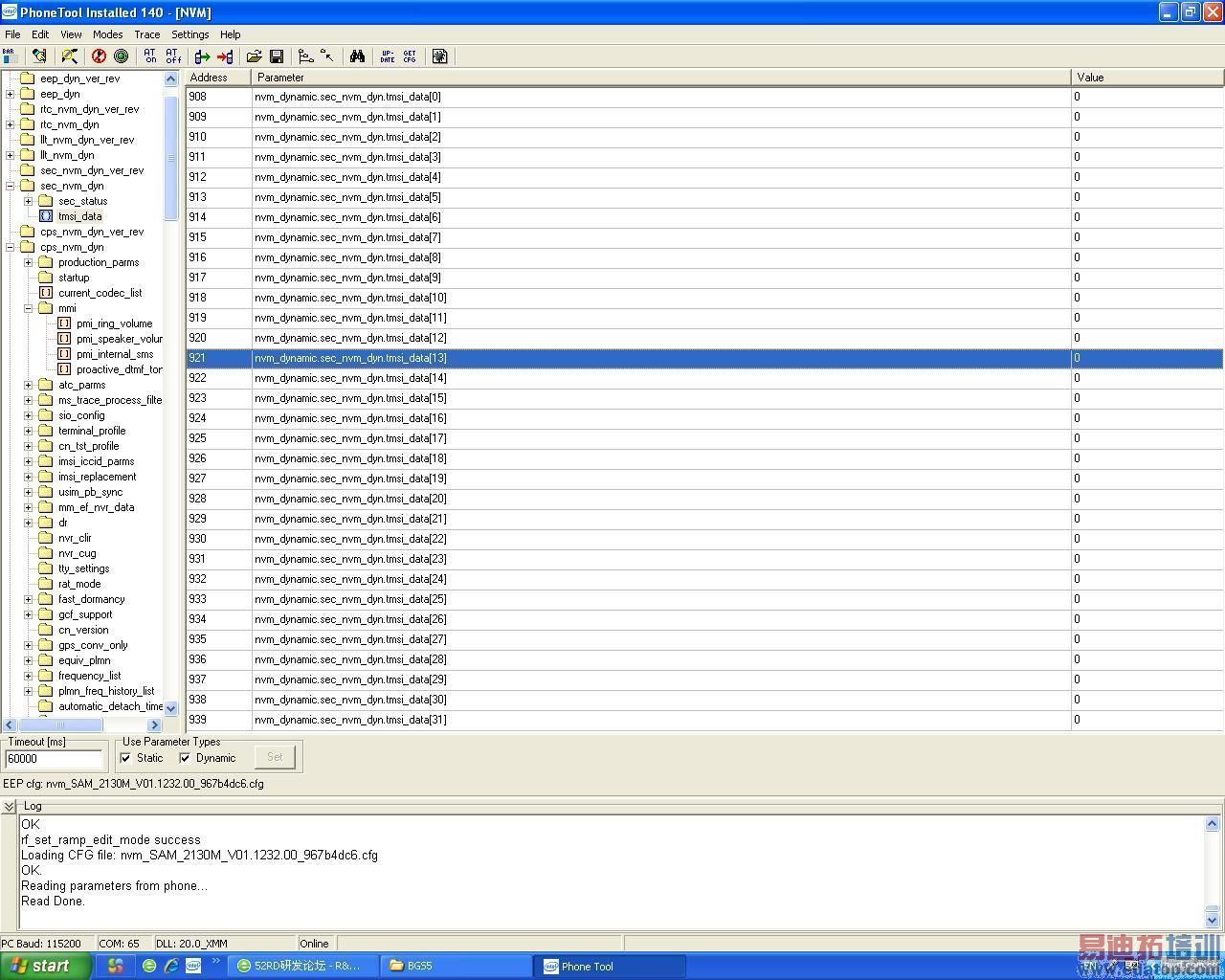

可以在nv里面改的哦，比如说gsm 900的，你可以看看nv 3063项，一般默认的是-7，你想要向左移的话，把他改小点就好了。4个频段都有各自的pa开关时间的，还有预充电的时间，也可以改的，那样上升沿的台阶会小一点哈
不好意思，我对intel的工具还不熟悉，您说的3063项我怎么找到呢？嘿嘿嘿，总觉得像说的是高通平台
这几个参数都是显灰的，没法调。这个Vramp timing 就是控制PA的开始时间的吗？
3063是指的前面的地址值吗？
恩 如果NV有升级啥的对不上你就找它的说明找对到对应的位置
还有一个问题，就是如果你调整vramp曲线，那么其他的功率级也会有改动，比如你调了ramp profile 1，那么所有调用ramp profile 1 的PCL PVT的ramp曲线都改了。
而你说所有的功率级都有问题，那么ramp profile0 1 2 3等都需要调整，所以我还是认为问题不是ramp本身上的。
既然你换了PA
Matching有重新Tune吗?
