PVT问题,要如何处理

录入:edatop.com     点击:

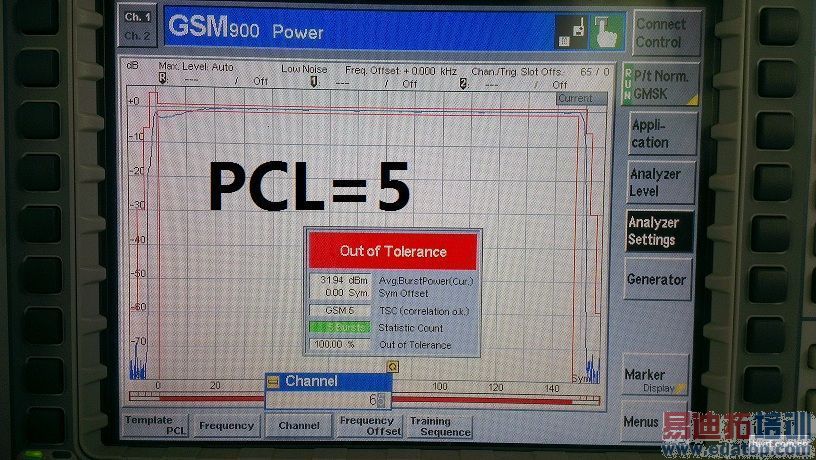

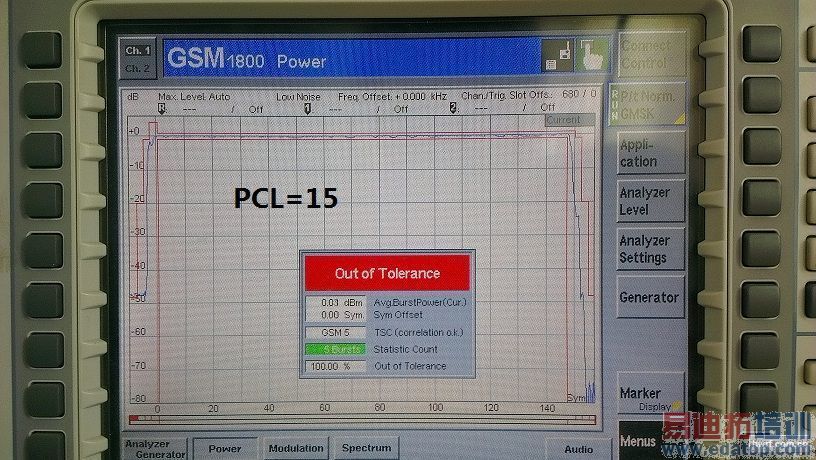

平台52A+D7142.PVT如图所示:请大家帮忙分析下,要如何处理,谢谢!

\

\

这个是哪里FAIL是低噪吗低功率等级

都是Ramp up的那边,怎么不平衡啊?
貌似高功率级别的ramp down也擦边了?
感觉vramp上的电容太大了?

把ramp的电容去减小或者去掉,还是一样现象...

两个问题吧,PCL15是上升沿低噪太高,PCL5是useful part起始端没抬起来。
前面的可以调整下PA打开时间和端口配置看看,后面的问题在高功率才出现,查查PA电源上的的电容是不是小了或者路径太长。

对,第二个问题应该是电源跌落过大造成的。

这个问题用相应的软件来调试很好解决。

楼主买个单反相机拍清楚点,佳能单反就是清!

申明:网友回复良莠不齐,仅供参考。
