这个差分匹配网络是否正确
录入：edatop.com 点击：

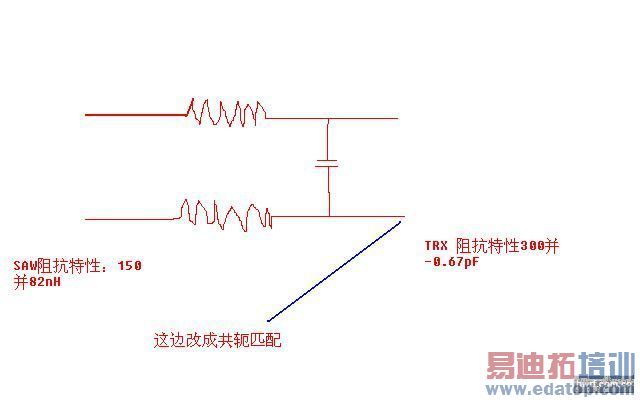

SAW这边是150"|82nHTRX这边是300|-0.67pF
频率是880M的。
于是我把差分先分解成单端，然后SAW的投到M1点，TRX的投到M2点 共轭匹配后到M3点
然后自己计算的。
资深工程师们看看这里边哪步不对？
错。
好歹也是校友啊
给个建议 我手上没仿真软件
晚上找我QQ，出去了
想来看看的，你们却私下讨论了。
给个结果啊
xidian 老大，解释下或者发个ads的包包给我看看，谢谢。
学习下。
我现在改了 把电感改成30nh
电容不变。
是否正确？
我晕，楼主你的输入和输出是不是都是纯电阻啊，那个并的电容和电感不是在源和负载上而是匹配网络上，是吗？你要匹成共轭的？
我还以为是源段是150ohm+jw82nh, 负载是300-j1/w0.67pf.
另求问在ads中这种实际带电抗的负载咋弄的，我没找到模型啊？
输入和输出都不是纯电阻
电容和电感都是在源和负载上的
看看我更新的对否？
晕，好多校友。
差分匹配将源端和负载端分成是两个(a/2)+(b/2)i的复数阻抗，然后分别匹配后组合在一起就可以。
SAW这边是150||82nH= 150+453i 等效于两个75+226.5i的串联
TRX这边是300||-0.67pF= 300+270i 等效于两个150+135i的串联

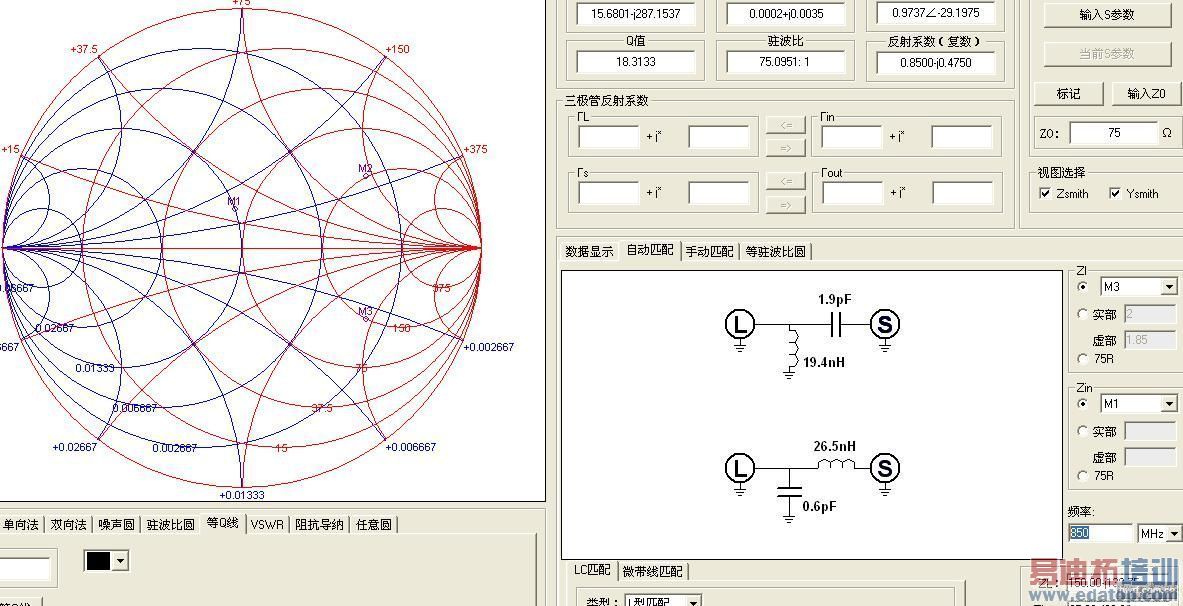

做匹配即从75+226.5i到150-135i，转圆图，采用先并c后串l，c=1.2pF l=30nH。
将两个组合在一起最后是先并C=c/2=0.6pF，L=l=30nH.
ADS仿真过结果一致。
