关于PA最大功率点和最大效率点

录入：edatop.com 点击：

实际情况发现：
初始状态，输出32.5dbm，dac值680，pa负载阻抗60+j5，消耗电流190ma（pa单独供电，只pa消耗电流）。
调试后状态，调试匹配使负载阻抗等于PA的load pull数据45-j22，调节输出功率等于32.5dbm，但此时dac值是730，消耗电流是160ma（同样只是pa耗电）。
问题是：
1.完全匹配时，却使dac值偏大了，应该是偏小才对啊？
2.dac偏大了，消耗电流应该是偏大啊，为什么更小了？

看load pull啊

gsm手机工作在饱和区，vramp高低通常对对电流的改善不明显，反而是PA的负载如果在不同的效率圆上悲电流很大。
如果是线性pa，vramp会有影响。

因为PA的最佳功率点和最佳效率点不在同一个阻抗点。

45-j22
是最大功率点吗??????????
应该不是吧,是效率最大点吧..........

我是奇怪下面的两个问题啊

我觉得电流主要与dac的大小有关吧，也就是与输出功率大小有关.
其它情况一样情况下，dac越大，功率越大，耗电也越大。

这个我知道，我只是奇怪为什么：
1.完全匹配时，却使dac值偏大了，应该是偏小才对啊？
2.dac偏大了，消耗电流应该是偏大啊，为什么更小了？

是最大效率点
只是为什么效率高了却使dac偏大了？也就是说效率高了，损耗少了，那么来说发射功率更小啊，dac更小啊

感谢大家关注，想了下，这两个问题清晰了。
再问下：
1.对于直流电，负载阻抗与源阻抗相等时输出功率最大，效率百分之五十；负载越大时或者无穷大时能量全分配到负载上这时效率最大接过百分百。那么对于高频信号呢，什么时候输出功率最大与效率最大？

阻抗共轭时，输出功率最大，阻抗匹配，没有反射。那最大效率点怎么确定的？
2、PA规格书中往往会给出一个输出阻抗值，这个值是怎么确定的，是功率与效率及工艺设计间折衷的一个阻抗值吗？那调整pa输出匹配到这个阻抗值不一定是最佳效率点，也就是说可能调整后路径损耗更大了？

一般我们说的PA电流是指消耗电流而没考虑leakage电流。

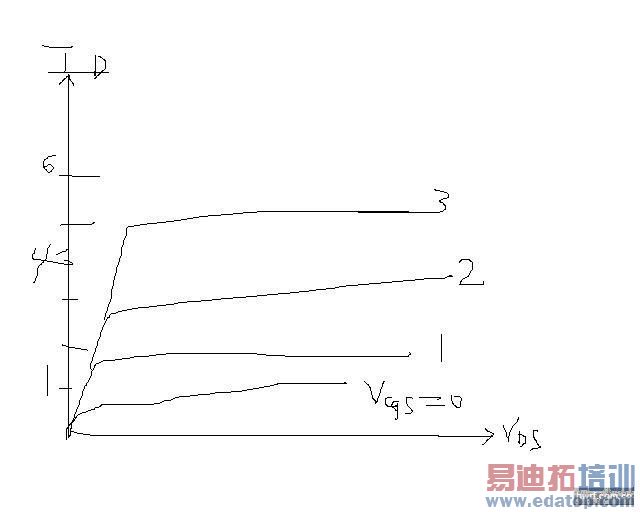

所以Vgs越大（即Vramp和Vbat的比值),则Id消耗越大，没错。以RFMD为例，真正控制PA的电压是Vcc，即Vbat-Vds，而Id的悲会体现在负载不同上，但是Id的悲量不会很大我觉得，因为Vramp和Vbat本身所限制，所以说PA消耗电流的悲点主要还是在负载上，vramp是个催化剂的作用。
再说PA的效率，公式是eff=(Pout/Pin+Pdc)*100%,如果是功率圆，共轭，则Pdc就是直流阻抗效率功率，其他能量用来传输。没有反射。
如果是效率圆，无法形成共轭，因此除了本身的直流负载外，虚部还要消耗能量反射功率。若要保证相同功率，一定会增加Vramp
在说Pdc，若r=R，则z=r/2;否则z=r并R，若z大于r/2,就是消耗电流大，否则变小。
以上是我的推测，看看大家意见。
