PA输出端并电感的作用

录入:edatop.com     点击:
看到一些PA在输出端并一个二十几NH的电感,说是增强静电能力,什么原理啊?

就是防静电的

静电的主要能量在4MHz以下,在PA的输出端口并联<1500nH的电感可以有效的防止PA输出口的静电干扰。

想知道的是什么原理?

原理是电感通直流阻交流原理 ?电感把低频的静电导入地,而阻止高频的信号对地损耗。
那不是电感值越小越好吗 ?搞成最小的可以不,比如1NH,一般都选为二十几NH是什么原因啊。

电感太小,会影响PA的输出阻抗

1.并电感主要让PA 工作在最佳状态。(换景说就是匹配),
2.为什么不用电容呢?因为电容对高频是短路的,所以不并电容。
3.主要根据PA loadpull图决定的,应为pA不仅看Gian 还要看效率 和ACPR等
4.根据PA 提供的Loadpull 图 。一般最佳负载点在smith 圆 左下方(33ohm 25NH 附件)
5.PA 负载一般在50ohm 左右,所以做匹配(只有并联电感才能达到最佳点)

做匹配肯定是要的,一般都会预留PI形或两个L开的匹配。
但是有的PA除了匹配外还要并个二十几NH的电感,说是增强静电能力。只是想了解下什么原理,为什么并个电感可以增加抗静电能力?

通常的esd防护都会用varaistor或tvs,用电感的非常少见。
我也觉得并电感是为了更好的对pa进行匹配。
你的电感是加在rf switch后面还是前面?

大电感(相对于900M甚至850M或是更低的应用频率),比方说27nH电感在900M阻抗可表示:Z=j2*3.14*900*10(6)*27*10(-9)=j6.28*27*0.9=156.2欧姆,严格的说,这个阻抗对900M还不能形成等效开率。

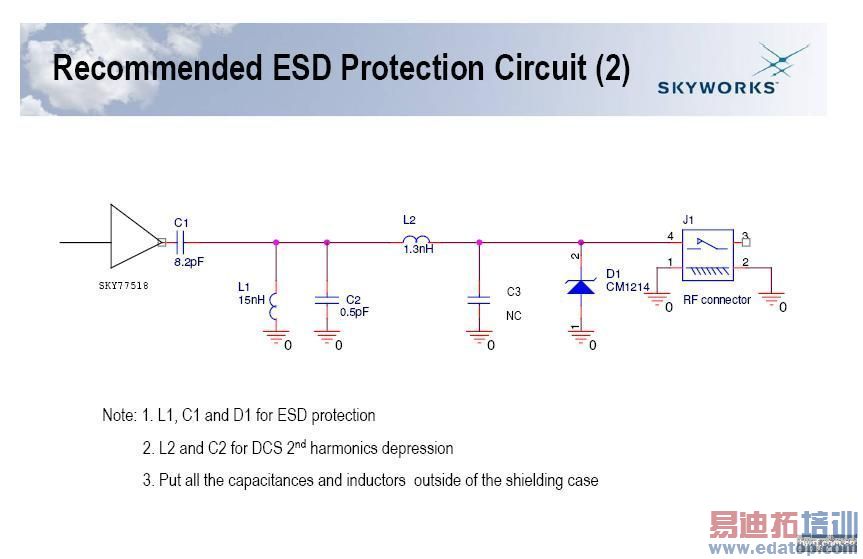

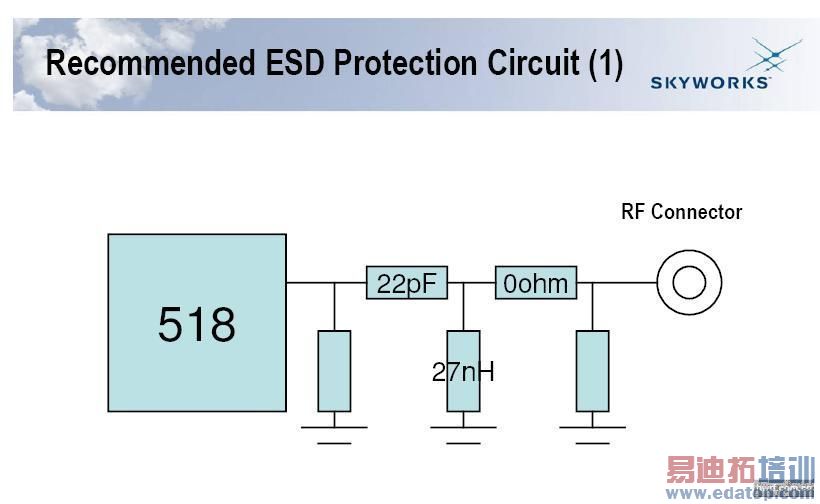

比如以前sky77518的PA在输出端串个电容,并个电感,说是主了增加esd性能。

\

\

7楼说的对,应该是起阻抗匹配作用的!!!
