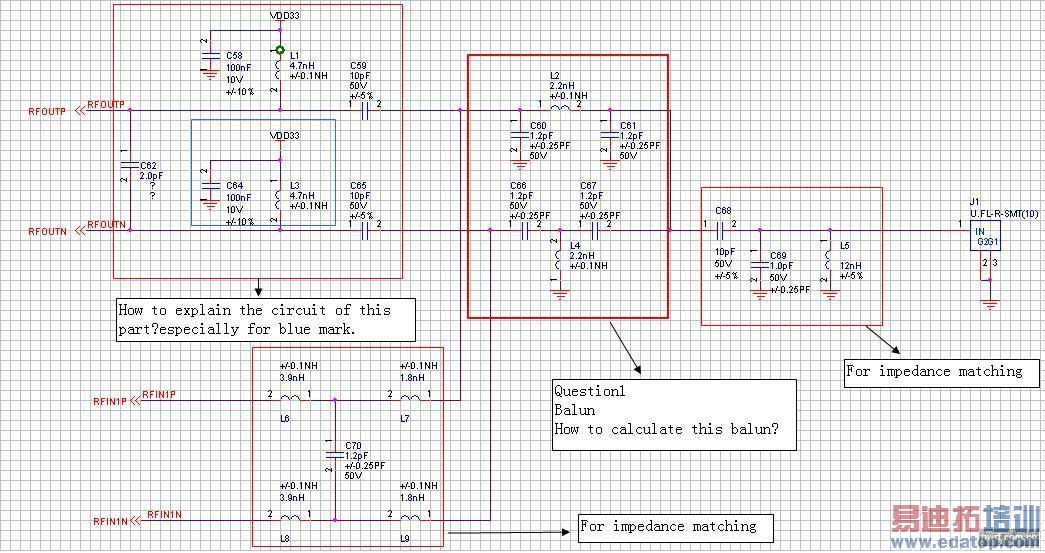

解释下面的射频电路,感谢

录入:edatop.com     点击:
\

左上角蓝色部分是供电,大电感做RF chock,通直流隔RF,应该是输出端PA driver内部没有供电要外面供电的。
两个matching没什么特别好说的
但是发射接收直接接到一起进balun,这个没见过,也挺奇怪的接法..

看得我是眼花缭乱

蓝色部分:供电,RF choke去藕,电容滤波
balun:一个支路是高通,一个支路是低通,高通和低通的截止频率相通,根据单端和差分阻抗是很容易确定L和C的;
阻抗匹配:右边的单端阻抗匹配比较简单,用smith chart就能搞定。RFIN为差分阻抗匹配,先进行Z1/2到Z2/2的单端阻抗匹配,然后进行合并(串联阻抗不变,并联阻抗乘2)

学习下!!!

牛叉!

图片太乱了!无法分析!

看起来像是Atheros 方案WIFI TX/RX,2年前有看到过这样的设计,芯片内部的SPEC没有很详细,可以问下RFIN/RFOUT 的SPEC,否则BALUN不好调。

是不是阻抗转换的作用啊?

申明:网友回复良莠不齐,仅供参考。
