手机PA的选择和控制方式

录入：edatop.com 点击：

想请教一下，线性PA分别在GSMK和8PSK的调制方式下是如何控制幅度和相位的？
POLAR PA 分别在GSMK和8PSK的调制方式下是如何控制幅度和相位的？

等待资深工程师回答

挺高深的学习 mark

有资深工程师指点一下吗？谢谢！

GMSK就不用说了，恒包络的，幅度没有调制信息，PA工作在饱和模式就可以了。
polar，顾名思义，包括幅度和相位，就是将幅度信息和相位信息分开处理。
polar 8psk方案我见过或者听说过3种:
1.transceiver相位信息通过PLL调制在载波上，再用幅度信息对载波进行调幅，transceiver输出就已经是最终完整的QPSK信号了，所以PA与直接上变频一样需要用线性PA。如Infineon PMB6277。
2. close loop polar
transceiver输出包含相位信息，不包含幅度，即输出恒包络。幅度通过Vramp调整(GMSK只是通过Vramp调整功率大小，即一个时隙里Vramp是恒定值，而close loop polar PA Vramp上会有幅度调制信息)。
与GMSK一样用saturated PA，PA输出需要加coupler分一路反馈给transceiver。，transceiver里有amplitude loop和phase loop, 分别反馈信号分IQ进行对比，根据对比结果调整相位，及通过Vramp调整幅度。
虽然都是用saturated PA, close polar对Vramp响应时间有要求，并不能用GMSK PA。
如ADI AD6546
3.open loop polar
这个没有实际了解过。

2. close loop polar
transceiver输出包含相位信息，不包含幅度，即输出恒包络。幅度通过Vramp调整(GMSK只是通过Vramp调整功率大小，即一个时隙里Vramp是恒定值，而close loop polar PA Vramp上会有幅度调制信息)。
与GMSK一样用saturated PA，PA输出需要加coupler分一路反馈给transceiver。，transceiver里有amplitude loop和phase loop, 分别反馈信号分IQ进行对比，根据对比结果调整相位，及通过Vramp调整幅度。
虽然都是用saturated PA, close polar对Vramp响应时间有要求，并不能用GMSK PA。
如ADI AD654
如上所说还有两个疑问：在闭环极化调制中，如果用Vramp信号的高、低来加载幅度信息，也就是说Vramp总是悲的，那么功率等级或PVT如何实现？
另外你所说saturated PA是指什么PA。我所知道在GSM的EDGE和WCDMA的应用中 Transceiver和PA的调制方式必须一致。

学习了前面的话现在做个课后习题，

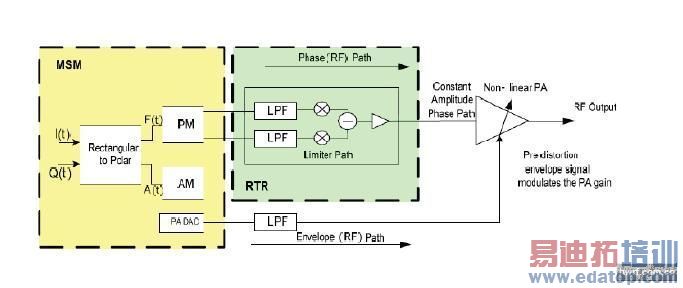

如图是哪种polar？
