关于天线的TRP，为什么天线测出来的数据会那么高？
录入：edatop.com 点击：
请教一个问题，一直没搞明白，为什么天线测出的数据会那么高？
TRP是多个点的平均值。如果我们假设天线是各相同性的天线，那么测试出来的TRP应该是：
TRP = Pav = Ptotal/(4*PI) = Ptotal dBm - 10lg(4*PI) = Ptotal dBm - 10.98
如果说手机主板的传导发射功率是33dBm，那么TRP最极限的应该在22dB。
而天线厂测出的TRP数据都会>26dBm。
不太明白？
TRP是多个点的平均值。如果我们假设天线是各相同性的天线，那么测试出来的TRP应该是：
TRP = Pav = Ptotal/(4*PI) = Ptotal dBm - 10lg(4*PI) = Ptotal dBm - 10.98
如果说手机主板的传导发射功率是33dBm，那么TRP最极限的应该在22dB。
而天线厂测出的TRP数据都会>26dBm。
不太明白？
不懂，同样求资深工程师解答
虽然不懂，但是还是得说一下，应该是有补偿的，理论和实际是不一样的，
理论和实际不一样？那肯定是我上面的计算方法有问题了。问题在哪儿呢？
TRP是什么，就是总辐射功率，也就是说天线发射出的总的功率，就是辐射到整个球面的功率。当然实际测试是模拟整个球面。一般天线的效率是百分四十左右，加上回损，差不多损失四五个db，所以一般传导32多点，TRP就会在二十七八左右。
你想说的应该是某一点的功率吧，总功率除面积，但面积又似乎没写半径。
TRP应该是测试的一些点然后通过积分换为为辐射的球面面积，来认为是天线辐射出的能量。
你这个TRP计算公式很傻很天真

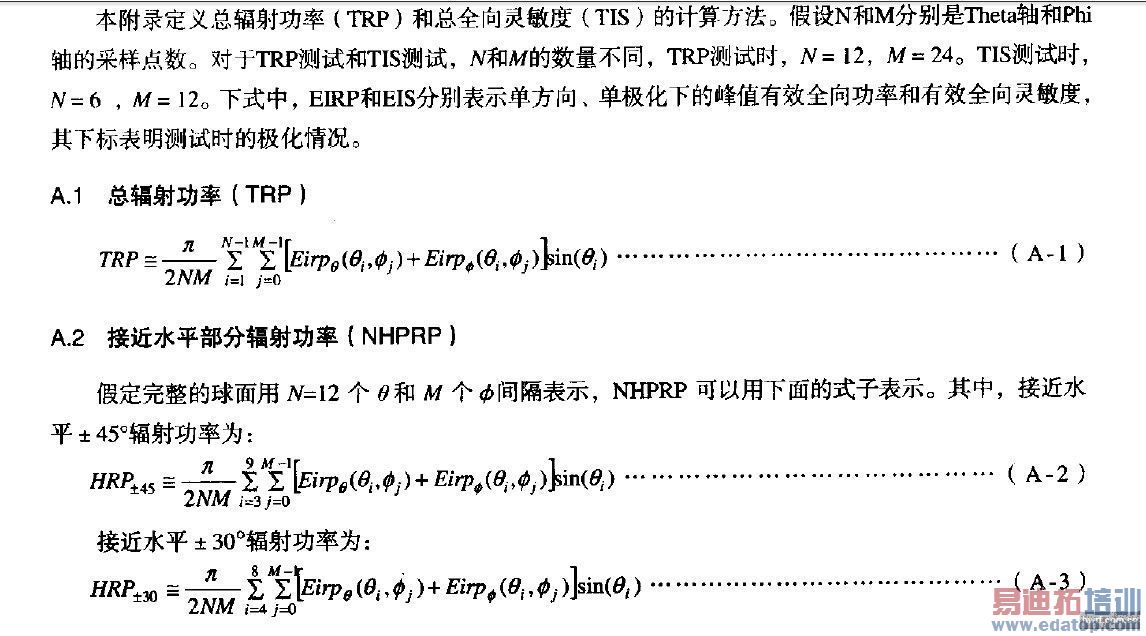

看看下面这个吧
