WCDMA PA CPL_IN ,CPL OUT 是干什.

录入:edatop.com     点击:

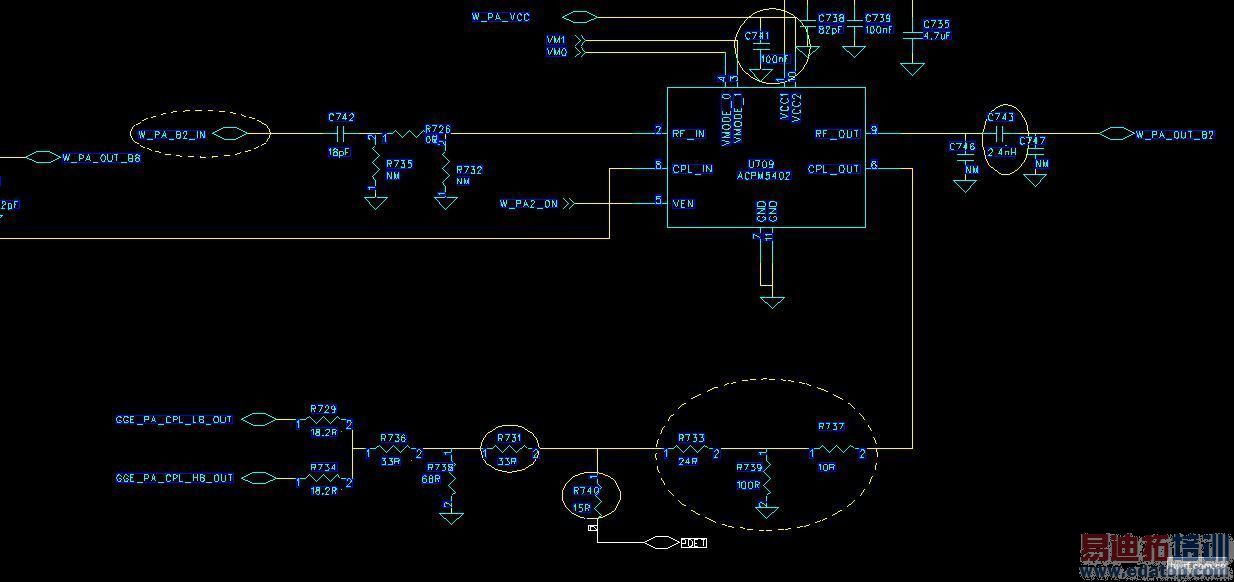

WCDMA PA CPL_IN ,CPL OUT 是干什么用的?哪位工程师帮忙解析!

\

耦合器的耦合输入和输出端口,用来做功率检测,PA的输出功率时,因为耦合作用,CPL_OUT会有小的耦合功率输出,通过检测耦合功率的大小,可以判断PA输出功率的大小

进入WTR1605L 前要先衰减功率

非常感谢lizx30340kinpoagilent的回答

大功率下功控所用,检测功率用的;楼主这图是MTK6162的EDGE PA+4BAND的接法吧,其实没这么复杂的接法的...

\

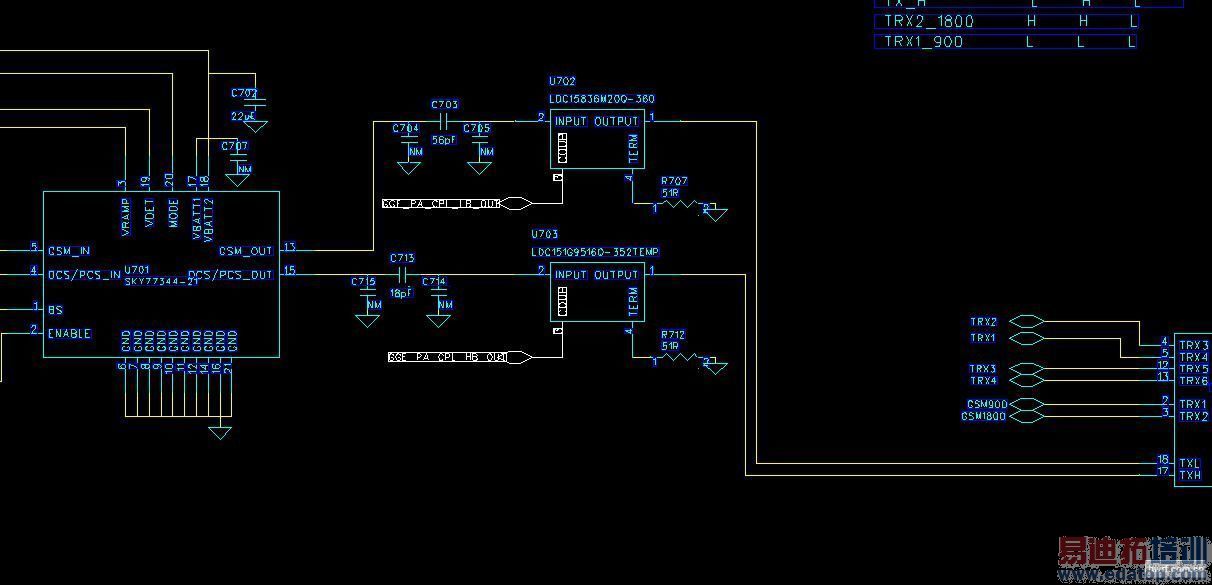

这个CPL_OUT脚为什么会接到 GSM输出端,不解?

用来做功率检测,通过检测耦合功率的大小,可以判断PA输出功率的大小

很奇怪CPL_HB/LB_out竟然复用1个pin,请教下U709的CPL——out端能承受多少功率?
看起来Pdet上才是正经检测电路啊。

楼上,原理是供应商决定的,人家要怎么定义,只能从了,你又不能改人家芯片内部,看参考设计来的。

HB和LB不能同时工作,复用没关系吧!

申明:网友回复良莠不齐,仅供参考。
