S21和S12参数问题
录入：edatop.com 点击：
假设有个双端口网络，中间RC匹配（值可以自己选择，这不是重点）1端口48ohm，2端口45ohm，请问为啥我的S11，S22不同的（这个能从smith能看出）但是S12和S21确实相同的？
1?确定一下你是否校准好了网络分析仪，
2?检查一下你接地的电阻所处的位置及其网络特性
3?方便的话上传一下你的实物照片，你描述的太模糊了。
额，其实我就是想问问为啥S11和S22有差异的时候，s12和s21会没有影响。
我看看能不能上图啊。

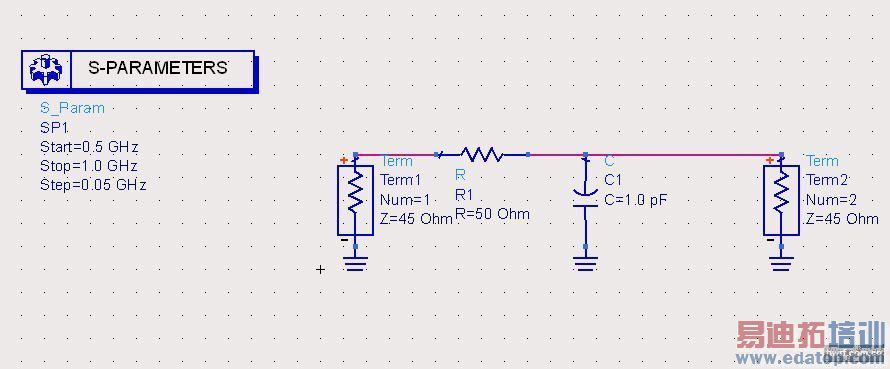

这个图是随便画的，不是真实的，只是分析用：
如图，不知道大家能不看到，我两端取45ohm没有取50ohm（不好看出）
我们知道RC网络在匹配上是无法互相逆转推导的。这样我们的S11和S22就是不同的，
那S12和S21却没事，端口自身的反射是没法影响到增益了?
如果这样，那我们只关注S11，Vswr又是如何保证S21的？
一般的无源线性网络，S12=S21，有源的没什么必然联系，你找个有有源的试试
楼主，你这不是自欺欺人吗？用不匹配的源和负载，说为什么两者吸收的能量为什么不同？
两端都是45ohm。
非要用50ohm吗？模仿真实情况，应该没有几个是50ohm吧？
我只是关注双端口反射不同而S21和S12相同的情况。
这是两码事，如果是一个互易的系统，S21=S12的，这和S11和S22是否相同没有关系，先搞清楚这几个S参数的概念
我只想知道既然是互易的网络，为啥S11和S22可以不同，而传输系数却可以一致？
S11,S22都是有前提的，S11是在输出端匹配的时，输入端的反射系数
同理，S22是在输入端匹配时，输出端的反射系数，那问题是现在输入端和输出端都不是50ohm
所以值肯定不一样
那s21和S12也是建立在另外1端匹配的情况下啊？同S11和s22，这样说有些牵强啊。
