关于MTK手机主板低功率等级的PVT曲线在OK与Fai.

录入:edatop.com     点击:
\

[B]即某一瞬间,power ramp是Fail的。[/B]
另外,平均功率与峰值功率相差很大,0.71.5dBm
【注:正常的机型,我看过都在0.10.3dBm之间】
手机主板,使用MT6253芯片与SKY77550功放的组合……
补充:
㈠使用信令模式点测,正常;

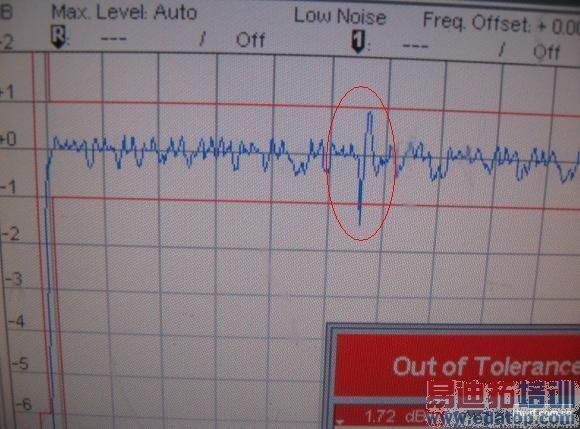

㈡使用非信令模式点测,GSM900和DCS1800两个频段的几个低功率等级的PVT曲线在OK与Fail之间跳动,如上图
㈢当使用Mate软件输入High APC dc offset值在277288时,power ramp正常,但是功率严重偏高,行不通

叫你不要用SKY77550,你不信

走线问题

PA问题

change multimeasure count to more points

楼主试过只用电池供电的时候会出现这样的现象吗?

我们使用此功放PA与基带芯片MT6252组合的机型,都没有这样的问题;
用其它系列的功放PA与基带芯片MT6253组合的机型,也没有这样的问题啊!
