这个GPS LNA的spec（Avago），关于Fmin.

录入：edatop.com 点击：

AV02-0205EN+DS+ALM-1412+02Mar2012.pdf :

点击下载...
如资料上看，Page 13上给出了最佳噪声系数Fmin=0.7db在1.575ghz，也就是相应的插损吗？
但是我从Page11和12上没有查到相应的值啊，而且为何s21和s12如此差在1.575ghz？这个怎么看？

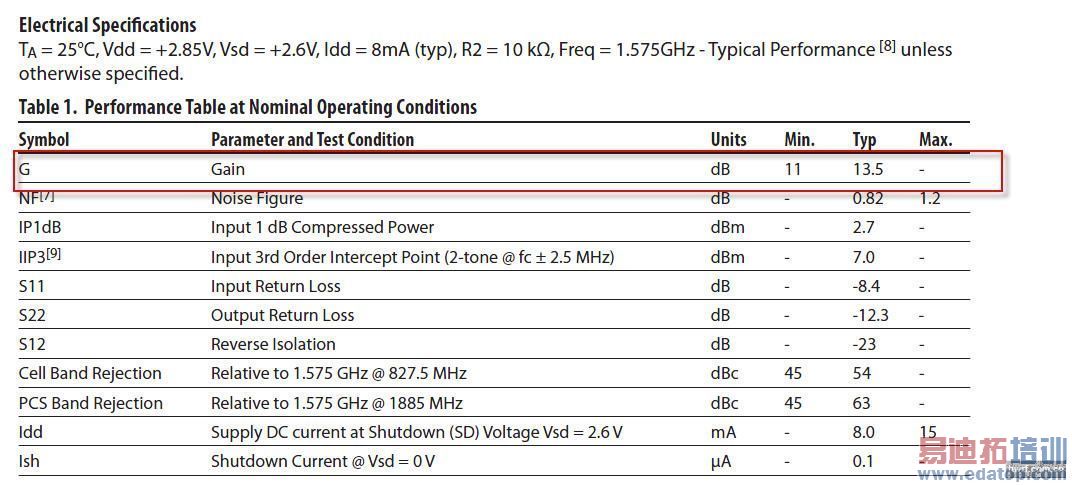

如上图显示，GPS LNA的S21可否直接看成Gain？
那NF如何快速得到？

Fmin 是最小噪声系数即NF，不能快速得到，只能由厂家提供。
所以P11、 P12提供了两种偏置下的S parameter
增益不单单与S21有关，与S11、S22， S12也有关。

对LNA来说，最大Gain和最小噪声系数的阻抗点是不同的，二者的对应该系原图由LNA设计厂商测量给出，所谓Gamma Optimization就是调节source S11（网络理论里叫做Ts gamma S和TL gamma L)得到最佳灵敏度。
S21就是Gain， S12是反向隔离度，放大器是有源器件，S21和S12不一样，比如说一个三极管，从基极输入的信号会被放大很多倍后从集电极输出，那集电极输入的信号从基极输出的话会很小，甚至截止。例子中的S12就是指如果LNA的输出端有信号发韶来，那么耦合到输入端会衰减-24个dB，这样就成为一个闭环控制系统，无用信号从输出到输入的反馈如果较大，会影响有用信号的输出的质量。

嗯，谢谢楼上两位，明白不少。
还有个问题，如果我们已知LNA的输入最佳阻抗点（同样知道这个NF圆）
那我saw后面的matching端口一般是直接匹配到这个点上而不是共轭点吧？
如果是共轭点岂不是不在这个最佳NF圆呢？

最佳gamma点是指从LNAinput Pin 往source端看所需阻抗，直接调至改点即可，没有共轭这种概念。共轭的概念是指2个网络之间功率传递的关系，但厂商所给source pull图和load pull图都是指所需要的阻抗值，并非是2个网络之间的关系。

嗯，谢谢“baby”，你说的和我想的一样了。
另外问，如果没在那个点上但是处在最佳阻抗圆内应该也没多大问题吧？
