手机PVT底噪作用与影饷

录入：edatop.com 点击：

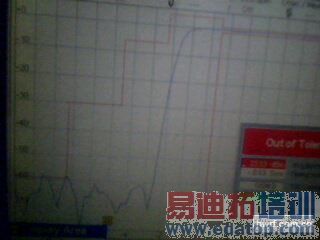

RT,想问下,手机主板的PVT底噪的作用是什么的,就是上升沿与下降沿一个突发,PT1或PT3底噪超标影饷到什么,主板的底噪超标是什么问题引起的,整机的底噪超标又是什么引起,如图:
望资深工程师解答,不胜感激,
最近就遇到了一个整机频差相差大问题,会和PVT底噪有关系吗,但是主板的各项指标都OK的,整机光板在三角锥里发现PVT底噪FIAL了,频差是OK的,但装长壳和一些配件频差就大了,希望有资深工程师说下.

呵.牛人们,把原理说说,

呵呵，这个问题好像经常看到，低噪太高了
有可能是PCB的原因
也有可能是NV 的原因
慢慢找吧！

NV是什么啊？

pvt的底噪其实不就是手机在idle或注册上时候的TX输出功率吗？
我觉得PVt的底噪差，会影响到低pcl的 phase error。
至于你说的带壳悲很大，说明你们的天线或壳上有金属耦合，这个会影响到辐射的performance，而且也会影响到你们的供电。
带壳悲很大的话，建议看看天线的s11,1种不带，1种带，看看驻波差多少。

1.检查ramp，天线开关逻辑，收发机TX打开时序是否符合要求；
2.检查ramp和天线开关逻辑信号周围是否有可疑的干扰信号。
