调试LTE band14，在使用双工器时候出现问题
录入：edatop.com 点击：

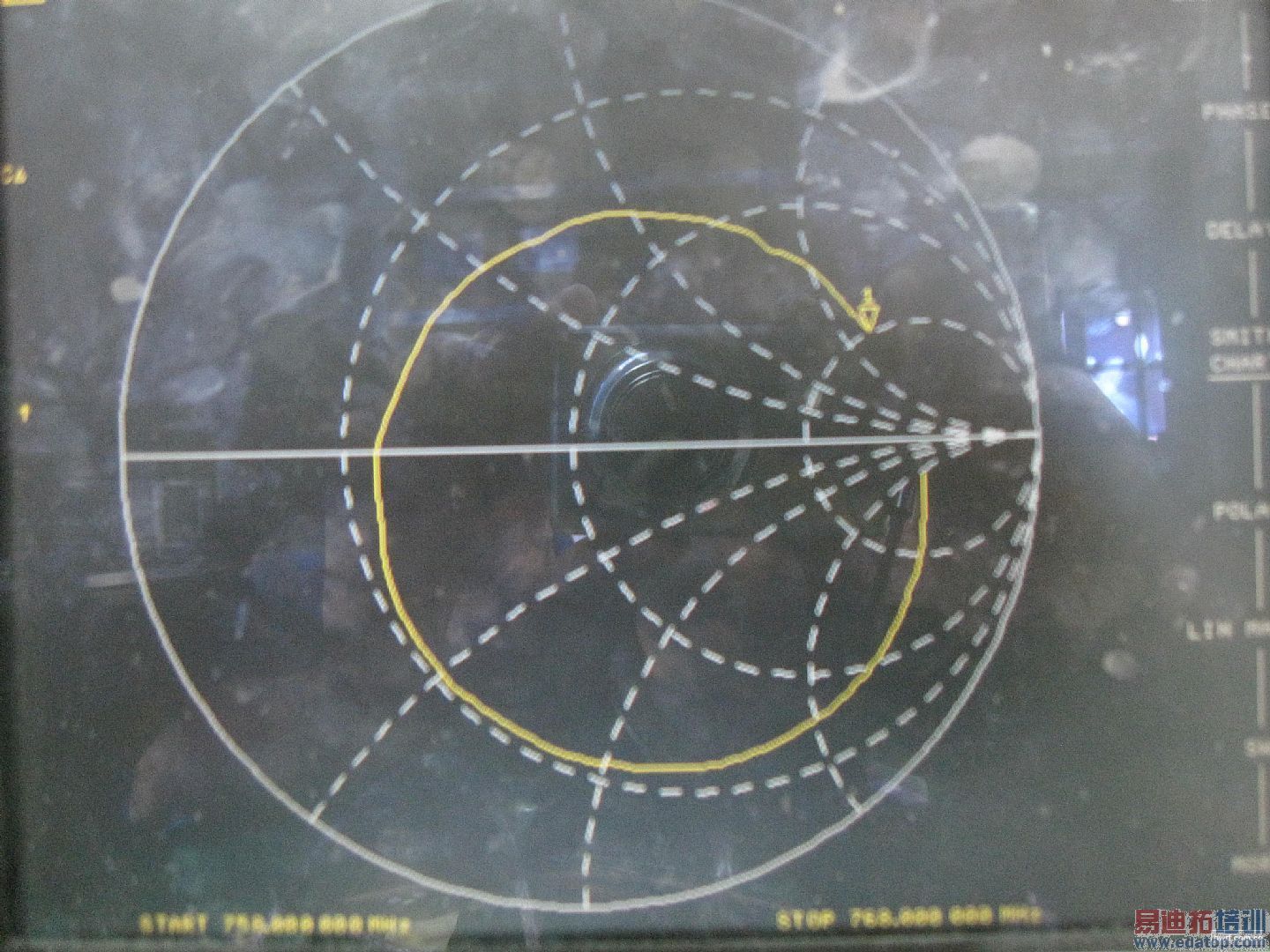

最近在调试LTE band14（rx 10M带宽） 接收s11时候遇到了问题。终端不接负载的情况下，双工器之前smith是一个在开路附近的点，过了双工后，居然是个绕着50欧姆的很大的圈，如附件，注意是开路，按说应该也是开路点。哪位工程师解释下。另外看spec时候ANT那个端口阻抗表明50ohm‖18nh,后面的18nh表示什么？
不懂，
帮楼主顶
18NH 到地,会使这个圆收敛.........
等答案
实战贴，跟进！
3楼正解！双工的对地电感是个匹配件。圈这么大应该是ANT connecter没加50 ohm负载。调试时一定要加上负载！
加50欧姆负载测量出来才是正确的
期待资深工程师出现.....
