RF接收部分

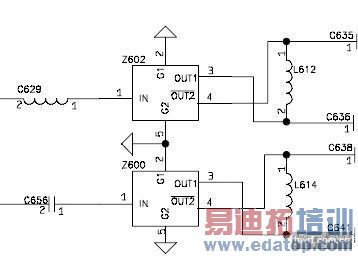

这个叫巴伦电路,是把单路信号匹配成差分的两路信号。
差分的两路信号, 抗干扰
恩 balun 单端转差分 两路相位相差180°,楼主找到这方面资料的话 共享一下
这个只在零中频接收机里才有这个说法,这个问题要分成2部分来看,首先,因为这个saw后级是MIxer,现在的接收机采用的是叫完全平衡吉尔伯特交互混频器,这种混频器要求输入是平衡的差分信号,好处是可以提高隔离度和增强共模抑制,从而提高IIP2,因为强信号会导致混频器发生非线性效应,产生2次方和3次等等高次项,比如coswt,2次方后,根据倍角公式,会得到1+cos2wt,这个1刚好是DC,如果这个强信号是有一定带宽的Tx泄漏信号,那么就会得到在一个接近DC频率的有一定带宽的信号,而零中频接收机混频后会把有用信号直接降到基带,频率刚好也在DC附近,所以就会被干扰到,所以在LNA之后都会加一个叫inter-stage Tx SAW,作用主要就是把Tx泄漏过来的信号进一步衰减,以免经过reciprocal mixing后干扰到接受信号
你是说零中频接收机才用到巴伦吗? 那近零中频接收机也可以吧?
你的解释理论性忒强了点,看着有点费劲。是说巴伦的作用是针对零中频接收机特性,防止DC-OFFSET 还有抑制共模信号吗?
大家好,我是做内置FM天线的,在特殊材料上面绕线而成的。欢迎有需要的朋友洽谈。
M:15889463992
QQ:156277859
小轩
兄弟您好,由于个人的表达引起您的纠结,本人深表歉意。您说的十分正确。差分信号主要有两个好处:共模抑制和高IP2。共模抑制就不用说了,IP2主要是零中频接收机关注的问题,外差式的不怎么考虑。2阶分量会产生直流附近带宽的信号,而零中频接收机变频之后的信号刚好落在直流附近一定带宽内。这样就会对基带信号产生干扰,而DC-offset主要是IQ或是差分信号的DC分量不匹配造成的,只是个人的一点理解,欢迎拍砖。
受教了,多谢!很少有人把理论和应用都搞的这么透彻啊,佩服!
"yilingbaby"的理论很强啊,不过问下关于“inter-stage Tx SAW"这个一般都集成在trc里了,能否有相关的文档发来看看。
为啥考虑Ip2比Ip3要多些呢?应该是dc都被抑制了啊。
兄弟您好,可能是您用的平台比较高级把,目前我用到的平台这个inter-stage SAW还在外边,除非是进芯片里集成的是差分的LNA,这种架构就能集成inter-stage SAW。
yilingbaby兄弟,
是不是我理解有误啊,这个balun是不是你说的 inter stage saw?
越是分立的电路也越是有东西可学,集成太高就啥都不会了。呵呵。
