PVT过不去跟电源有关系吗?

录入:edatop.com     点击:
电源调到3.8V PVT就过不去信号只有31.64
4.2V PVT也可以信号有32.23 MTK6252仪器8960 META 6.1112.

要截图才知道

现在没有工具截不图片,

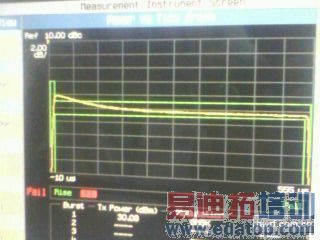

我将电源调到3.8V 功率只有31.64 PVT 上升沿就突出了

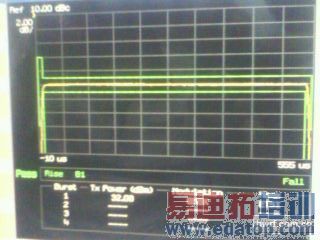

电源调到4.2V 功率就有32.23 PVT 也是好的
是同一个信道 功率等级 ,

\

电源是3.5VPVT过不去 功率达不到

\

电源是4.0V PVT可以 功率也达到了

改时序PT2看看,跟power关系还是有的,你用的是哪一家的PA.

你用电池测就不会出现这个问题,或是在电源处加一个1000UF的电解电容,试试

关注中 楼主结果

这个一般都会有作用或改善,注意查看走线问题,

如果是PCB板layout的问题就悲剧啦。

从现象和测试结果看感觉是电源到手机的那段电源线长度过长,而且并不够粗,导致电源线呈现的阻值较大,在RF Burst的时候压降大,影响PA的偏置电压,使得输出功率达不到要求。上升沿的那段尖峰个人认为主要是因为电源线会存在一定的电感量,当线越长越细的时候,这个电感值会越大,在突发脉冲起来的瞬间,会因为这个电感的存在导致出现瞬时的尖峰电压,如果直接将电源线输出的电压接到PA的供电端,就会出现功率瞬时过大的现象。
建议楼主直接用电池给手机供电,不行的话就在电源线接入靠近手机的那端并一个2000uF以上的电容。

恩 楼上应该是正解

这么大的电容,体积也太大了吧
