Nvidia Tegra X1 SoC揭秘：八核心CPU + Maxwell GPU
录入：edatop.com 点击：

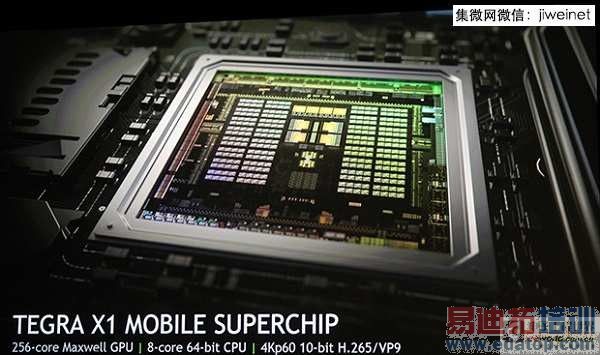

在CES 2015上，Nvidia将为下一代Tegra处理器召开一场新闻发布会，它就是千呼万唤始出来的Tegra X1。该芯片的“前身”为Erista，作为一款64位的“超级移动芯片”，它带来了Maxwell架构的GPU核心——包括256个着色处理器(shader processors)、以及“big.LITTLE”架构的八核CPU(4 x A57 + 4 x A53)。
该公司CEO黄仁勋并未透露Tegra X1 SoC的频率，但表示其TDP为10W。该芯片基于20nm工艺打造，能够播放60fps的4K视频(无论是H.265还是VP9编码)。
黄仁勋称，在相同功耗下，Tegra X1的性能为Tegra K1的一倍——不过我们不知道他说的是四核心的ARM Cortex-A15、还是双核心的Denver版本。

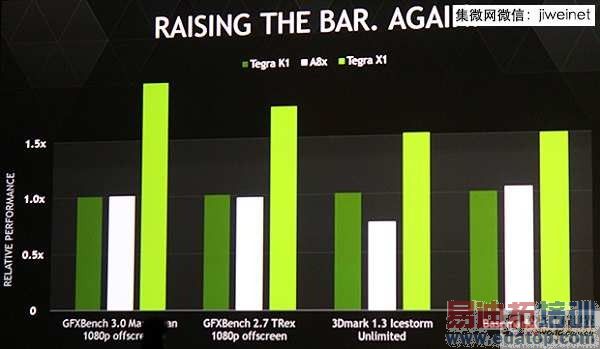

但不管怎么说，这都是Tegra产品线的一次常规升级。下面就是新旧两款芯片的跑分对比(Tegra K1 / iPad Air 2上的A8X / Tegra X1)：
Nvidia表示，Tegra X1是首款能够带来T-flops级运算量的移动芯片。与此前的Tegra SoC不同，Tegra X1支持16位精度的浮点数据类型(FP16)。与Tegra K1所使用的FP32相比，这种格式需要的运算量更少。
此外，黄还用Tegra X1演示运行了虚幻4引擎的“Elemental”(因其HDR光影特效需要浮点运算)。遗憾的是，演示用的系统未能在台面上被人看到。
