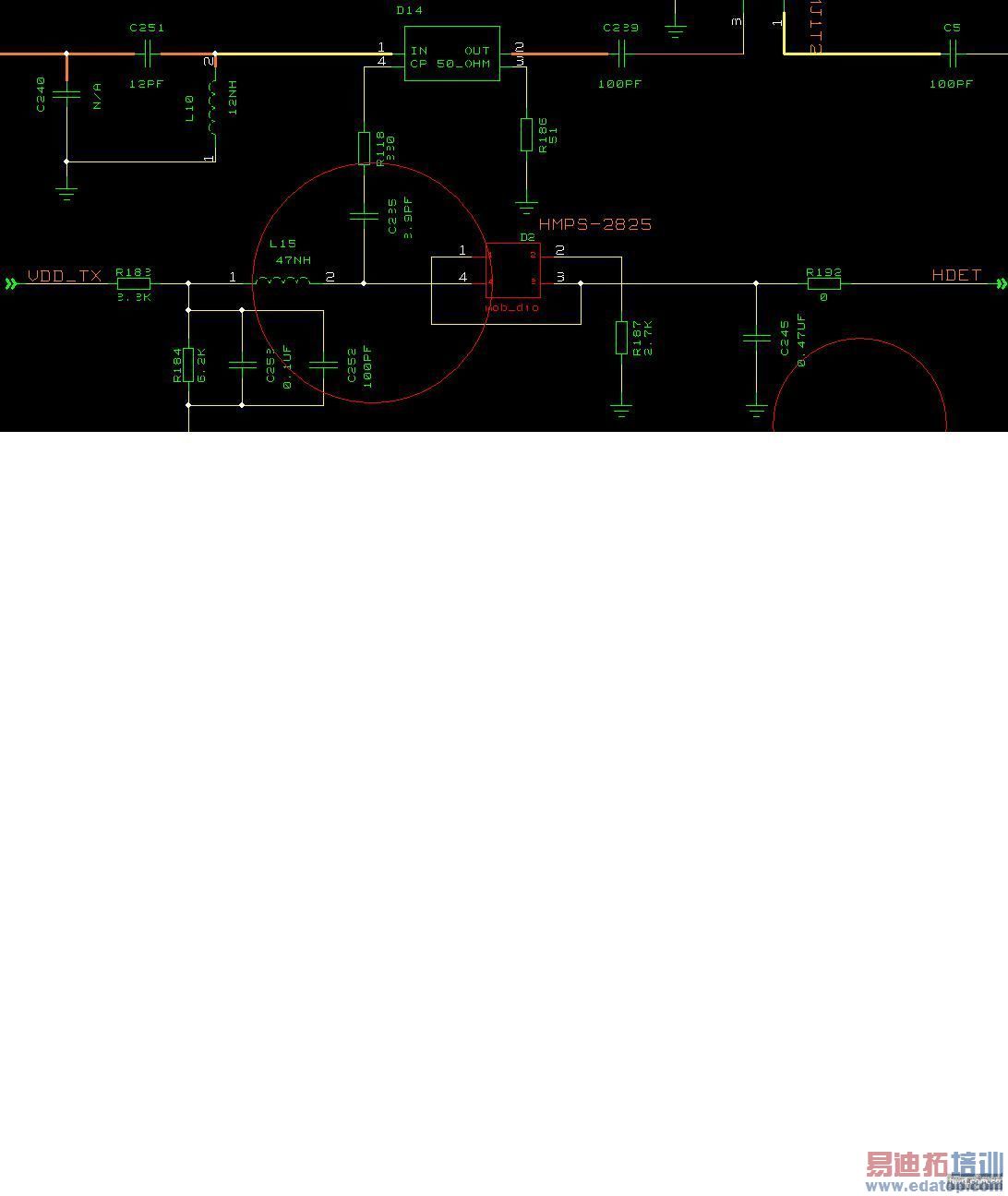

哪位给解释一下,QSC6010的功率检测电路
QSC6010?好老的片子啊,QSC60X0平台内部没有HDET芯片,这就需要外部加HDET电路,看你的电路没有用到HDET芯片而是用分离的器件搭起来的,HDET电路的原理就是将耦合器出来的信号转换成电压信号(即不同的电压值代表不同的功率)进入到QSC6010,综上HMPS-2825应该起到检波的作用,至于为什么要加VDD_TX可以查阅HMPS-2825的datas heet
那个HMPS之类的是双二极管包络检波电路啊,二极管在一定的功率范围内,其Pin和Vout近似成线性关系。就是把功率信号转成电压信号的功能,这样就能被芯片内部的ADC进行管理和运算,但是半导体有个问题不好解决,就是温度漂移特性,所以要精准的判断和控制Tx power,采用的是内部集成了2个同一晶圆上的二极管,其本征特性近乎一致,特别是温度漂移特性,这样的话,从这两个二极管中间分压出来的信号具有很高的温度稳定特性(不管其中一个怎么随温度飘,另一个也飘相同的幅度,这样二者连接的中点的分压值几乎不变),当然了,必须要先有个直流偏压让它们工作在正向导通模式,就是那个VDD_Tx啦。
现在的芯片,已经将HDET整个电路集成进去了,所以如果你不是从最早期开始做,就不晓得这些啦。
顺便帮你多说几句,R183和R184是串联分压结构,从VDD_Tx分得所要的二极管偏置电压。L15是用来隔离从coupler耦合过来的RF信号,一般用大电感,你这里是47nH应该没问题,C245和R192是用来滤波整流二极管检出的信号包络,如果功率采样不稳定的话,R192可能要用个比较小一点的电感,构成LC滤波电路。R187就是直流偏置电路的直流通路啦。
多谢各位,解释的很详细,小弟明白了!
