诡异的850频段电平问题
录入：edatop.com 点击：

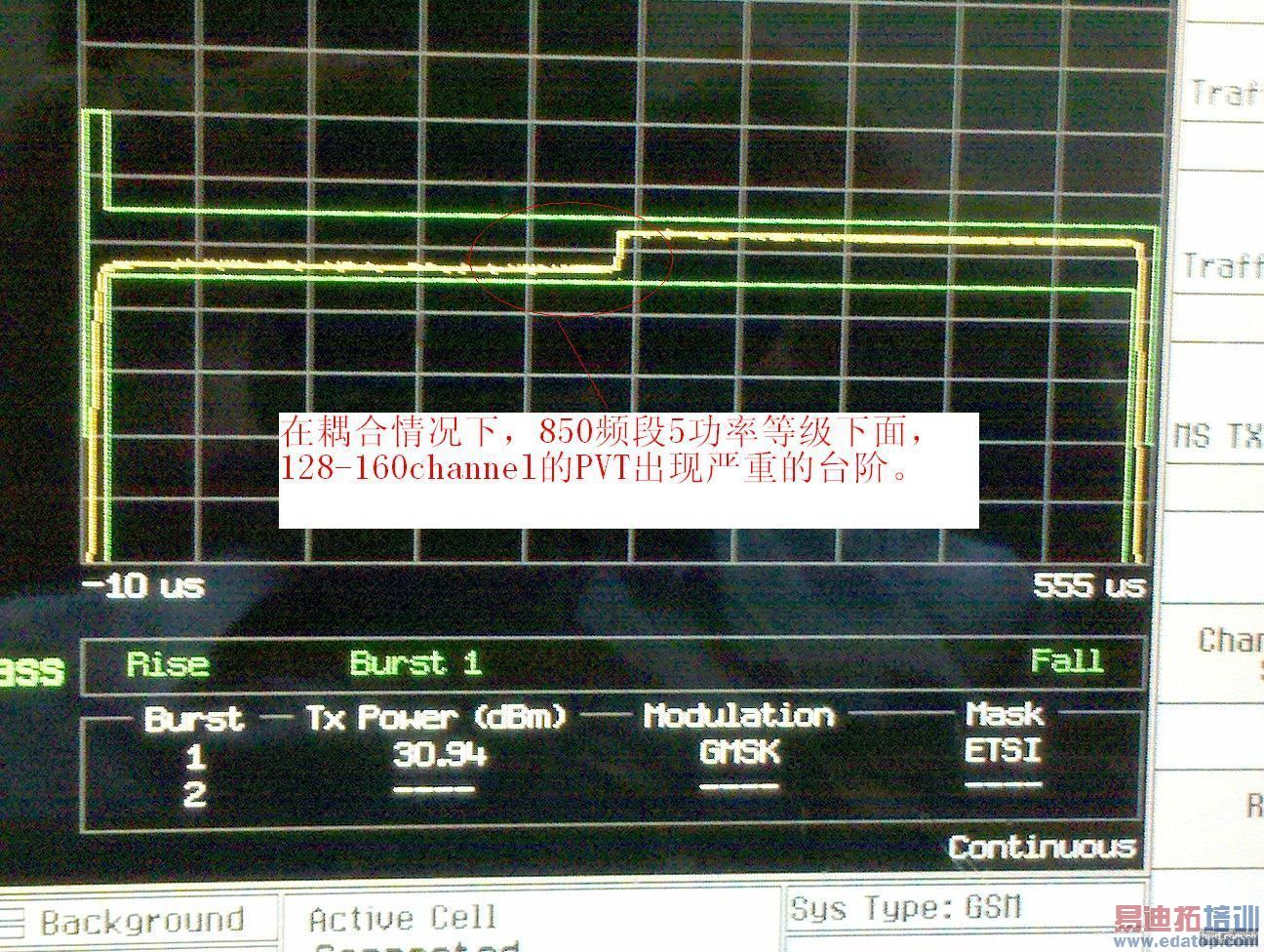

有一个四频项目,出现了一个诡异的问题。128-160channel在最大功率的耦合情况,接收电平差了很远,见附图,同时PVT出现了很明显的台阶,其他信道是正常的。将电源打到4.2V或者在6功率底下,则没有问。将机器放在三角锥中一段时间,他慢慢有可能变正常。尝试过在电源上加大100uf电容,换不同容值的下电容,都没有改善。请资深工程师帮忙分析,万分感谢!
看看板测正常吗
回楼上,传导没有任何问题.
如果板测电平正常的话，拉个外置天线试试，会回复正常吗，如果会，那就排除干扰源了 ，这个就比较复杂了
回楼上,拉外置都是正常的.现在严重怀疑PA有问题。
难道要在pa到天线直接加个耦合吗？
这个外置天线都ok，怀疑你们的天线带宽窄。
不过一般天线不能改，只能尝试修改pa的供电走线看看。
外置天线可以，接收电平低是不是天线调试有问题，PVT这个台阶确实很怪异，如果PA有问题，为什么会影响到接收电平呢！传导也是正常
同楼上同感
PVT出现问题问题应该是出现在PA或PA供电上，不会是天线的问题，因为PVT是测试的单一信道下，PA输出功率与时间的关系，而在固定频点上天线性能是不会悲的，所以不会出现同一频点下不同时间输出功率不一致的情况。
一定是PA的问题，某种状态下PA失裴出现这样的问题。可能PA匹配没调好导致高功率PA工作在过饱和状态，更可能是PA本身质量问题。
通过调天线或者天线匹配可能将PA在无线状态的阻抗拉回来，但是天线环境不一样时阻抗是会有悲的，而且无法兼顾天线性能，这个方法很难完全解决问题。
楼主是否用的是SKY的PA?
