在CMU200 和8960上测量的开关谱为何不同
录入：edatop.com 点击：
同一块板子，在两台仪表上功率相同，但开关谱相差很大，以哪个为准呢？
你是信令模式还是非信令模式啊，如果是非信令模式的话你在CMU200上是不是设置了频率误差补偿，而8960上没有设置？
都是信令模式下看的，这个频率误差补偿在哪里设置啊？在标准测试下是否允许做这样的设置呢
RF 的线损有差异
对此问题表示遗憾，并严重关切后续进展
楼上很风趣
没碰到过这样的问题，期待资深工程师的答复。
开关普的判定标准不是有相对和绝对组合吗
明显一个是dbm，一个是db
个人肤浅理解，仅供参考：
1）scale不一样，罗德的是20dB每格，agilent得是10dB每格。所以看上不不一样
2）罗德的默认有记录最大的switching spetrum, 而agilent的switching spectrum是不断刷新的
这个是不会影响测试结果的，因为对于同一个信号，不管是dB还是dBm,他们的[B]限制线[/B]是相同的。
我不同意你说的限制线是相同的看法，如果相同为何还要设置2种limit？明显spec上解释说是那个宽松用那个。
相对值转化成绝对值并不一定是同一个limit，在rf中bw的设置影响到了相对值。

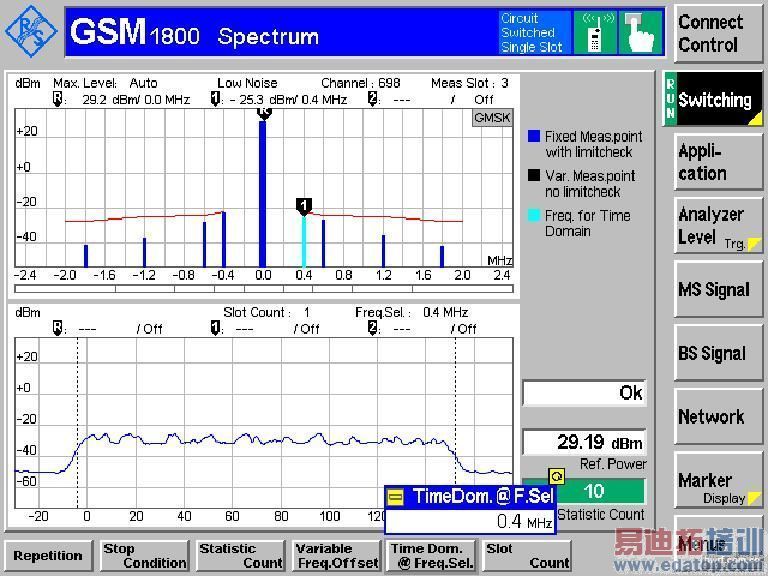

从第一个图看来开关谱在+400K的时候有6DB 的margin（规范要求是-19DBM吧）。指标还是不错的。
如果用功率表示，那就是作一个减法，在+400K 应该是-54.5DB左右。
如果测试不准也不可能偏差近20个DB，第二个图才是-34DB，我觉得可能是取差值的两个点的选取有问题。也就是是仪器设置的问题而不是结果差异。
申明：网友回复良莠不齐，仅供参考。
