骁龙810/808/615规格全亮相 高通押宝64位计算

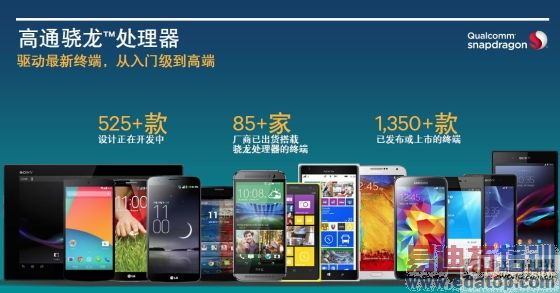

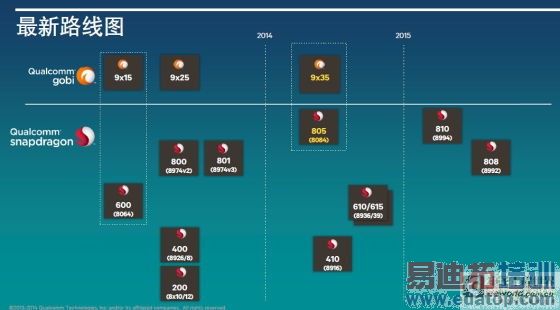

现在，高通终于不再犹豫了，在今年的Computex 2014展会上，美国高通技术公司市场营销总监Mark Shedd为我们详细介绍了骁龙处理器家族的近况和未来规划，整个路线图中最引人注目的就是无处不在的64位计算。支持64位的骁龙处理器新面孔一共有5 个，分别是旗舰级SoC骁龙810/808、面向主流产品的骁龙610/615，以及面向入门级设备的骁龙410，我们将从低到高依次为您介绍它们的细 节。

入门杀手：骁龙410

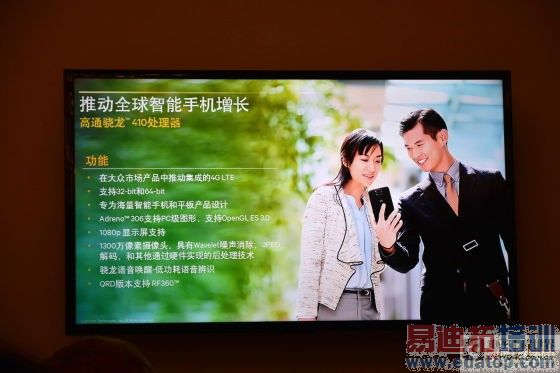

骁龙410处理器是高通面向入门级设备的产品，它是骁龙400家族的最新乘员，其针脚与骁龙400兼容，拥有自己的QRD高通参考设计平台，保留了骁龙400家族一切廉价、易用、低功耗的特色，规格方面的大幅升级则足以让对手胆寒。

首先，骁龙410处理器是一颗64位处理器，它支持ARMv8指令集(高通并未透露其具体架构，如无意外，应该是Cortex A53)，兼容最新的32/64位应用。其次，骁龙410内置的基带芯片支持4G LTE Cat.4，搭配高通自家的射频前端，能兼容全部4G网络。

显示方面，骁龙410支持最高1080P的分辨率，同时还支持1300万像素摄像头和硬件后处理，这些规格都是第一次引入低端手机，会让主流机型的摄影和照相功能得到大幅提升。

骁龙410搭载的图形处理器是Adreno 306，一般来说骁龙入门级SoC很少用到这么高性能的的图形处理芯片，它甚至可以做JPEG解码。

完善的64位/4G LTE支持意味着，骁龙410已经将入门级手机的规格带到一个新的高度，同时，它也会让MTK很难受——毕竟，MTK自家的旗舰级产品都未引入64位/4G LTE，而骁龙410只是高通布局未来最低端的一颗棋子而已。

主流64位：骁龙615/610

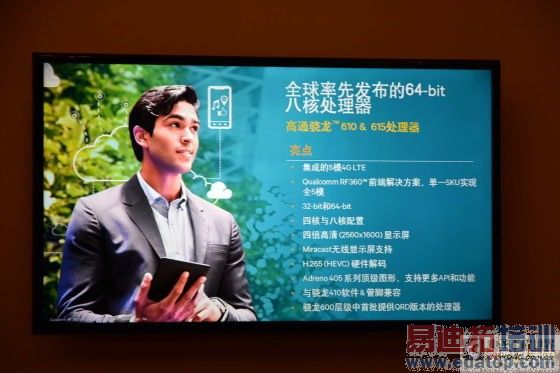

骁龙615/610隶属于骁龙600家族，它的定位是1500-3000元中端手机。但在过去很长一段时间内，骁龙600家族的风头都被老大哥骁龙 800抢走，现在，新的骁龙615/610将确保类似事情不再发生，它们是首款推向市场的64位骁龙处理器，甚至比老大哥骁龙800还更早获得64位。

在上一代处理器大战中，高通吃了不少闷亏，骁龙单个处理器核心性能强，但核心数量少，被八个核心一起上的MTK弄得很是狼狈。这次的骁龙615/610充分吸取教训，大量使用“拿来主义”，用成熟技术将新标准快速推向市场。

内核方面，骁龙615/610直接使用ARM官方标准的Cortex A53架构，骁龙615拥有八个核心，骁龙610是四个；集成的图形处理芯片进化到了Adreno 405，支持H.265的硬件解码、2.5K屏幕显示；射频部分则依然由高通自家的RF360芯片包办，骁龙615/610均支持五种4G LTE制式，规格完整、均衡，性能强大。高通这次的设计只为保证一个目标——最快将产品推向市场。

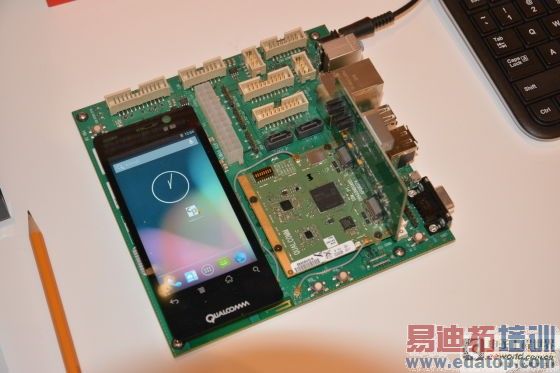

高通还推出了新的QRD参考设计，骁龙615/610的处理器管脚跟骁龙410完全兼容，下游合作伙伴们产品开发周期大大缩短，在今年下半年，你就会看到搭载骁龙615/610处理器的第一批64位安卓手机。

王者归来：骁龙810/808

“谁是最快的手机处理器”目前尚存争议，但很快，这个问题将不会再有第二个答案，高通在Comput全新的旗舰产品骁龙810/808，我敢打赌，这绝对是有史以来性能最为强大的手机处理器。

虽然同属骁龙800系列，但骁龙810/808的整个内核已经完全被重新设计，它们跟骁龙800/801/805扯不上一点关系。骁龙810 /808采用Cortex A57 + A53混合架构，遵循ARM提出的“big.little”大小核概念，支持64位计算，处理器核心数量为6个或者8个。

虽然骁龙810/808放弃了高通自行设计的内核，但和标准的Cortex A57/A53依然有一些不同，高通对其内核部分组件和数据总线进行了微调，从而支持Cluster aSMP，达到“big.little”架构的最高级别，可以让A57与A53核心协同工作，并在不需要用到某些核心的时候可以将其关闭，大幅降低功耗。

骁龙810/808搭载最新Adreno 430 GPU，高通声称其性能提升了30%，功耗降低20%，支持DX11.2、OpenGL ES 3.1、OpenCL1.2完整版，支持完整的H.265硬件解码，不但能输出4K信号到手机显示屏，还能同步输出4K到外接设备，性能极为强大，几乎所 有规格都是最高标准，同时功耗控制也相当出色，高通声称，使用4K超高清显示时，骁龙810/808的功耗会和现在1080P显示一样。

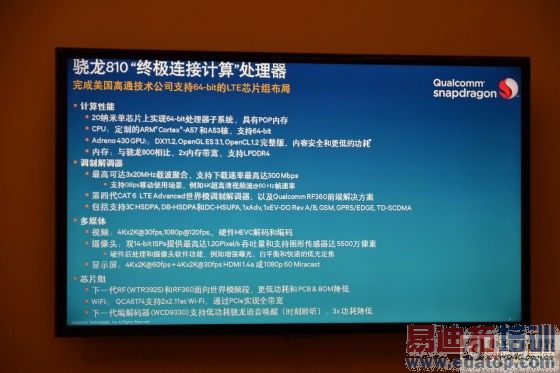

调制解调器方面，高通倾其所有，骁龙810/801的参数强到让人窒息：第四代CAT 6 LTE Advanced调制解调器，搭配RF360射频前端，多达3×20MHz的载波聚合，极速可达300Mbps，在4G网络下能以60Hz的帧率播放4K 视频。兼容3C HSDPA、DB-HSDPA、DC-HSUPA、1xAdv、1xEV-DO Rev A/B、GSM、GPRS/EDGE、TD-SCDMA等全世界所有主流通信网络；WiFi则支持两个信号同时输入，以及最新的802.11ac 2.0，MU-MIMO标准。

高通将骁龙810/808的这套无比强悍的通讯解决方案称为“世界模调制解调器”。

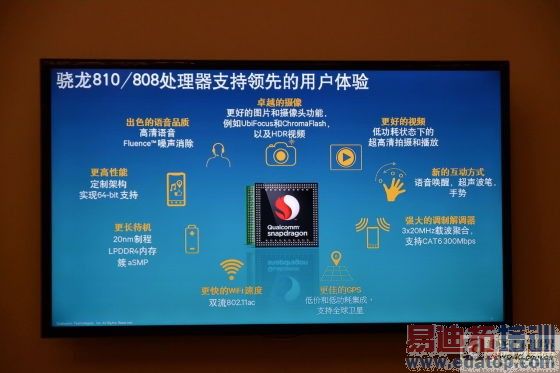

其它规格方面，骁龙810/808同样可以号称世界最强，它集成了全新的双14bit ISP图像信号处理器，像素吞吐量高达1.2GPixel/s，能支持最高5500万像素的摄像头，并且提供硬件级别的后处理计算，支持 UbiFocus、ChromaFlash、HDR录影，曝光、白平衡、对焦均可实现后期调节。有了如此强大的后端处理能力，只要厂商愿意开发，诸如 HTC M8的先拍照后对焦、诺基亚的4100万像素超采样等功能，运行起来都不费吹灰之力。

为了应对处理器、GPU、ISP庞大的数据需求，骁龙810的内存部分使用了LPDDR4，这是目前最快的内存技术，带宽比现有LPDDR3内存提升100%。除此之外，骁龙810/808还可以支持语音唤醒、超音波触控笔和其他手势操控等功能。

纵观整个骁龙810/808处理器你会发现，它们身上每一个部件单独拿出来，都是业界最高水平，而将所有最高水平的部件集成到一颗SoC中，就是骁龙810/808设计的目的，它们是当之无愧的旗舰。

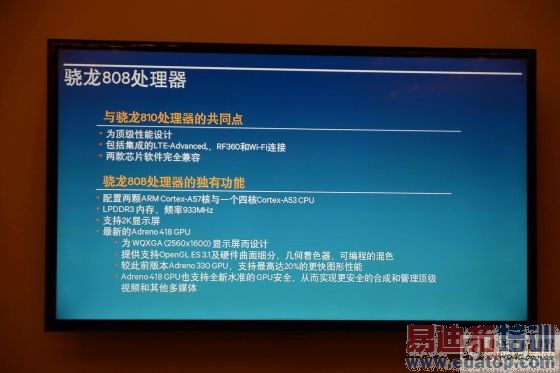

至于骁龙808和810之间的区别，你可以认为前者是后者的弟弟，808跟810一样，为高性能而设计，集成了LTE Advanced、RF360和Wi-Fi等支持，所以在连接性方面两款是一致的，它们在软件部分也是完全相容的。

差别就是骁龙808只用了两个A57核心，而骁龙810是四个，两者都搭配了4个A53核心。同时，808搭配LPDDR3内存，810使用的则是 更快的LPDDR4。显示的部分，808最高支持2K显示，而810可以支持4K，808的GPU部分也略微降级，使用频率稍低的Adreno 418而不是Adreno 430。

对于那些不需要4K显示的厂商，骁龙808是一个很经济的选择，它支持最高2.5K的显示分辨率，同时继承了骁龙810身上所有的性能优势。

由于整个SoC太过复杂，骁龙810/808将采用台积电20nm工艺打造，高通给两兄弟定的上市日期是2015年初，这大概是骁龙810/808身上唯一的弱点了——TSMC的工艺进度实在是不太靠谱，希望这次不要再出岔子。

高通布局64位计算

半年前争议不小的64位手机处理器如今似乎已尘埃落定，时至今日，64位计算已经不是你愿不愿意、想不想要的问题，在未来，所有的处理器都将支持64位计算——它就像4G LTE一样，当每台手机都兼容某个规格，这个规格就会成为标准。

高通在64位计算方面曾经走过一段岔路，现在，这家半导体巨头已经迅速掉头，向技术制高点发起猛攻，我们已经看到了美好的蓝图，唯一需要祈祷的就是——希望半导体工艺的发展能跟上技术进步的脚步。
