WCDMA EVM fail,和什么有关系?

录入:edatop.com     点击:
在测试WCDMA时,发现EVM fail,不清楚与什么有关系,别的指标都是正常的,用的是quacomm平台。

检查IQ线,trancevier附近镂空情况

先直接看看transceiver出来的EVM是否正常?如果正常,在看PA的输出,这样一级一级往下检查,看看问题到底出来哪里,再来讨论相应的解决方法。

稍微调调输出匹配

一般来讲匹配对EVM的影响很小 先看一下是幅度失真还是相位失真 相位的话多查查时钟 幅度的话可以看看PA的线性程度 饱和功率是否达标等 妮这个W一般也是24dBm吧 一般的W的PA 都能做到28dBm的 饱和功率

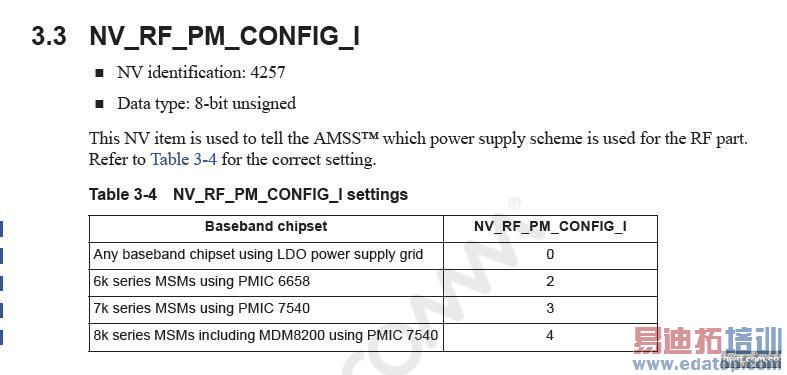

现在问题解决了,谢谢各位大哥的解答咯,原因是因为PMIC的NV的设置有问题,本来应该设置为3 ,设置为4了,改过来后就好了,

NV是啥咚咚

同问,lz也不说明白

NV是啥咚咚啊,怎么没有人回答....

\

NV=non volatile

工程师你这个项主要是针对什么改的呀,有什么影响呀对EVM

申明:网友回复良莠不齐,仅供参考。
