BT和WIFI共天线耦合器的作用

录入:edatop.com     点击:

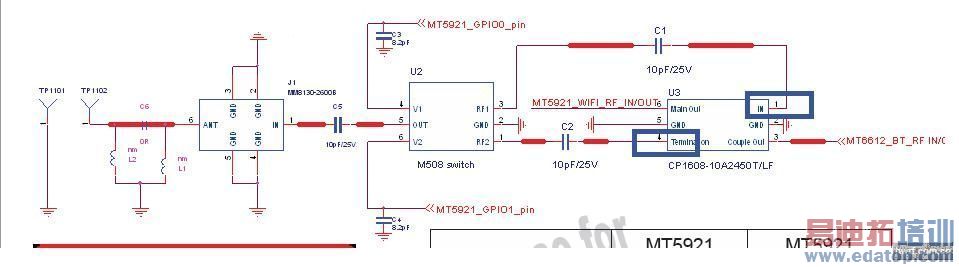

BT和wifi共天线设计时在天线端会有个单刀双掷开关和一个耦合器,开关用来切换BT和wifi通路的,那耦合器来做什么用的,最主要的问题是它没有控制信号,两个进的两个出的,那没什么实际的意义呀。

\

这个耦合器 是不是 对双功的一个 功率控制 分离啊

耦合器我觉得只是去除一些带外小的干扰,可有可无,个人理解。

这个耦合器是用来保证蓝牙WiFi同时工作的。

偶,一路是直通,一路是耦合,那到了基带能同时解码两种不同的调制吗?

功率控制分离用那个单刀双掷开关就可以实现了,也用不着耦合器的呀。

应该是保证共天线能同时工作的,并保证性能的。至于详细原理不是很清楚。

这个怎么理解?
觉得应该想是对wifi信号的衰减,保证蓝牙的性能,不过图示这个应该是对蓝牙信号的衰减了。疑问是前面开关控制了bt和wifi的时分工作,这儿就没必要在去衰减了,无论是衰减bt还是wifi,耦合器没有控制信号,无论衰减那个对其性能都是很大的影响。看这个耦合器的参数耦合度是10db,隔离度是大于22db。

前面有开关去控制的,应该不会同时。这个应该主要是对发射信号的耦合。

增加隔离度的吧

SPDT+耦合器 实现一个 SP3T的功能,所以应该是实现WIFI/BT同时工作的。 没看出有什么其他功能,但是前提是BT的功率要够。

应该是时分工作吧,通过前面开关控制,只不过切换时间很快,外界使用是同时工作的。
看着应该是对BT信号的衰减,保证wifi的性能,但是BT的TX功率也就几个dbm,那样一搞,不是成了负几个dbm了,性能差了一大截了。不是很确定,这上面做过共天线的应该不少吧。

申明:网友回复良莠不齐,仅供参考。
