De-sense 问题
录入：edatop.com 点击：
现象描述：
38.4M的晶振是持续供给BT（Murta的module，包含WLAN/BT/FM)芯片，但是只有BT工作的时候会对我GSM HB造成影响。DCS:606,702,798 PCS:557,653,749，都是19.2M的倍数
现在可以确定clk的layout走的非常好了，大家给我出出主意。
多谢了
38.4M的晶振是持续供给BT（Murta的module，包含WLAN/BT/FM)芯片，但是只有BT工作的时候会对我GSM HB造成影响。DCS:606,702,798 PCS:557,653,749，都是19.2M的倍数
现在可以确定clk的layout走的非常好了，大家给我出出主意。
多谢了
竟然赶上了振兴的沙发，你的是传导的被干扰了吗？
你开bt用探头探下vio上和滤波电容的地上有这几个点吗？
另外那个晶振加载在RFIC上有无电容？感觉是19.2mhz在和bt芯片（module吧？）混频的时候这些倍频点都从那个sysclk返回给RFIC，至于为啥是这几个95-103的倍频，我觉得是和加的滤波电容有关。
（蓝牙开是说随便1连还是设定某个ch？）
纯YY的。
我测过传导了，传导下GSM没有问题。
然后我用铜皮把整个蓝牙Module封起来也不好使。后来用频谱仪探测，在interface线上的测试点有19.2M noise，在VIO上也测到了。在测试点加18pF电容没用，没法在蓝牙这段的VIO加滤波，是直连的。module里面我尽量的测了，很多是0201的件，不小心就短路，所以没有测全，但是测过的没发现有noise
蓝牙随便一连就会有这问题

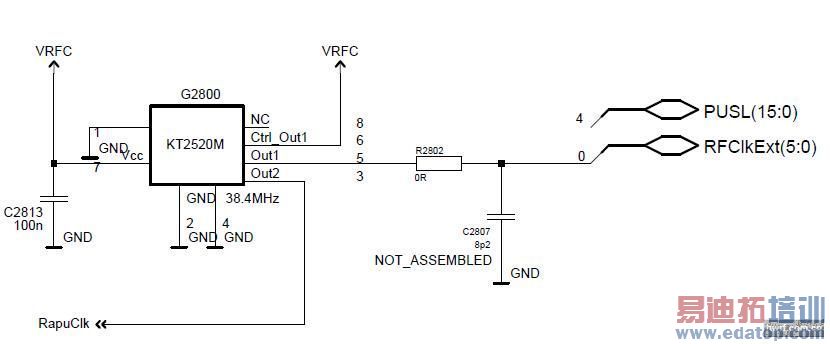

在Vcc端和control_out1端加过其他级别的电容了吗？2nf，18pf加上看。另外把那个0ohm的电阻加成50ohm以下的值看看，c2807不要贴。
好的，我上午就试试，然后告诉你结果
我和其他人沟通下，他们建议你查下uart和i2s是否被干扰？
他们认为这是个数据接口线被干扰。
同时我记得R2802处有单独串100pf的电容的，不过不是很清楚用意。
学习一下！
不好意思，今天下午才有时间把你说的action做了实验，不幸的是，还是没有改善啊。
我之前在SPI_CSX，HostWakeUp，BTUARTOu，VIO 能量到19.2M的噪声，在I2S_PCM上测量的话整个低噪会上来，没法看没看到有没有19.2M噪声
我更倾向于Hostwakeup，低band咋会没事呢？怪了。
