天线暗室3D测试

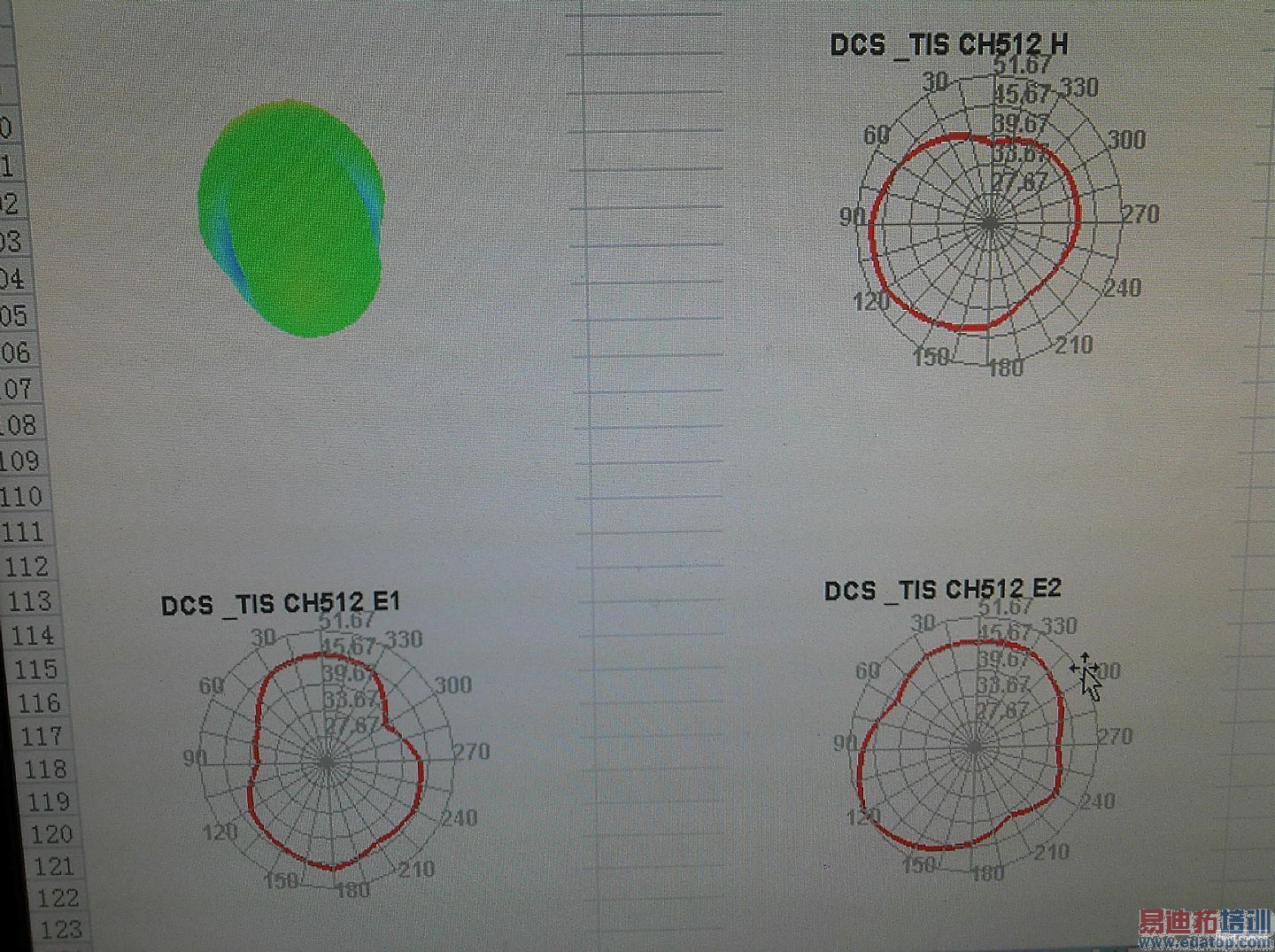

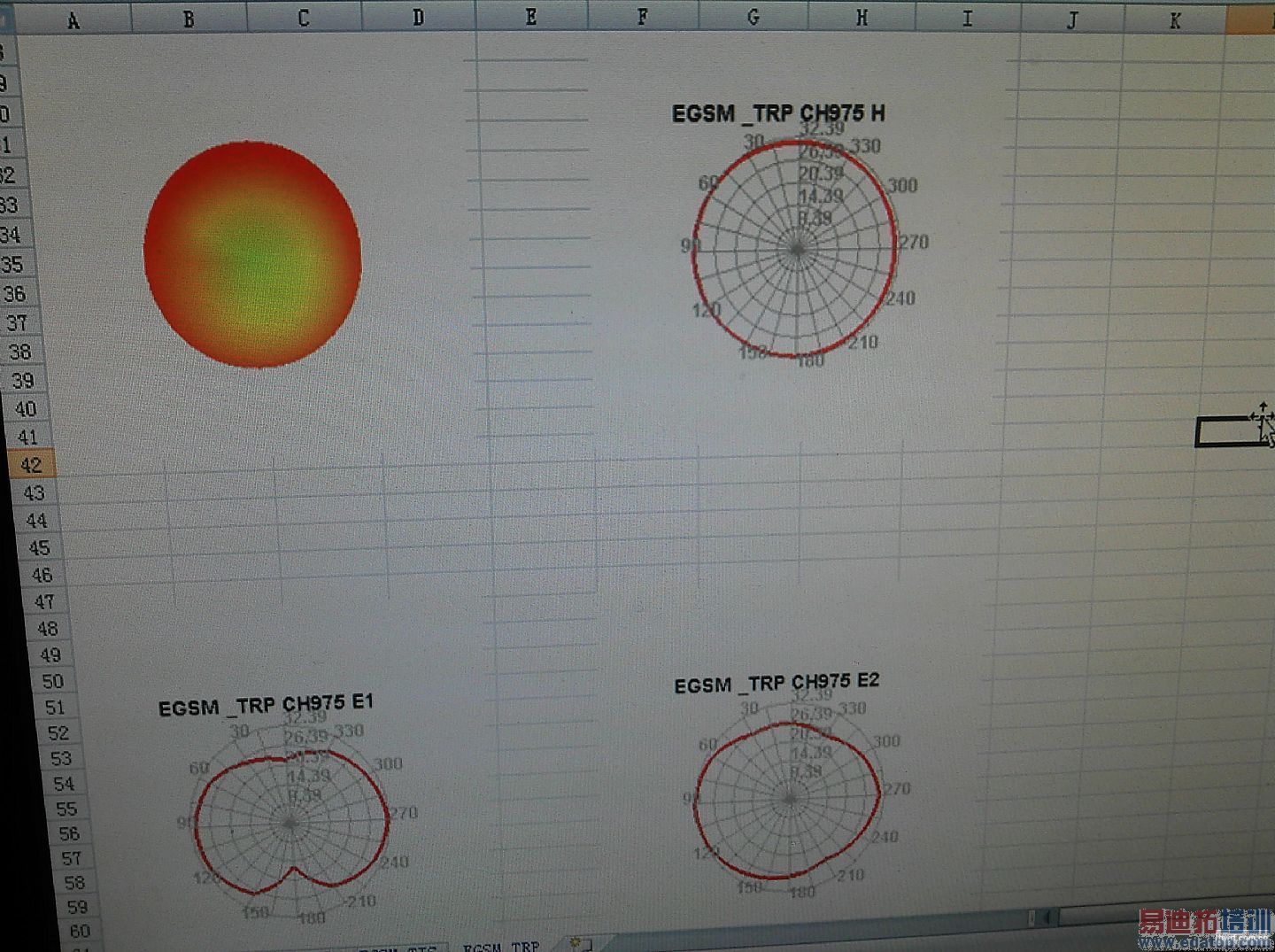

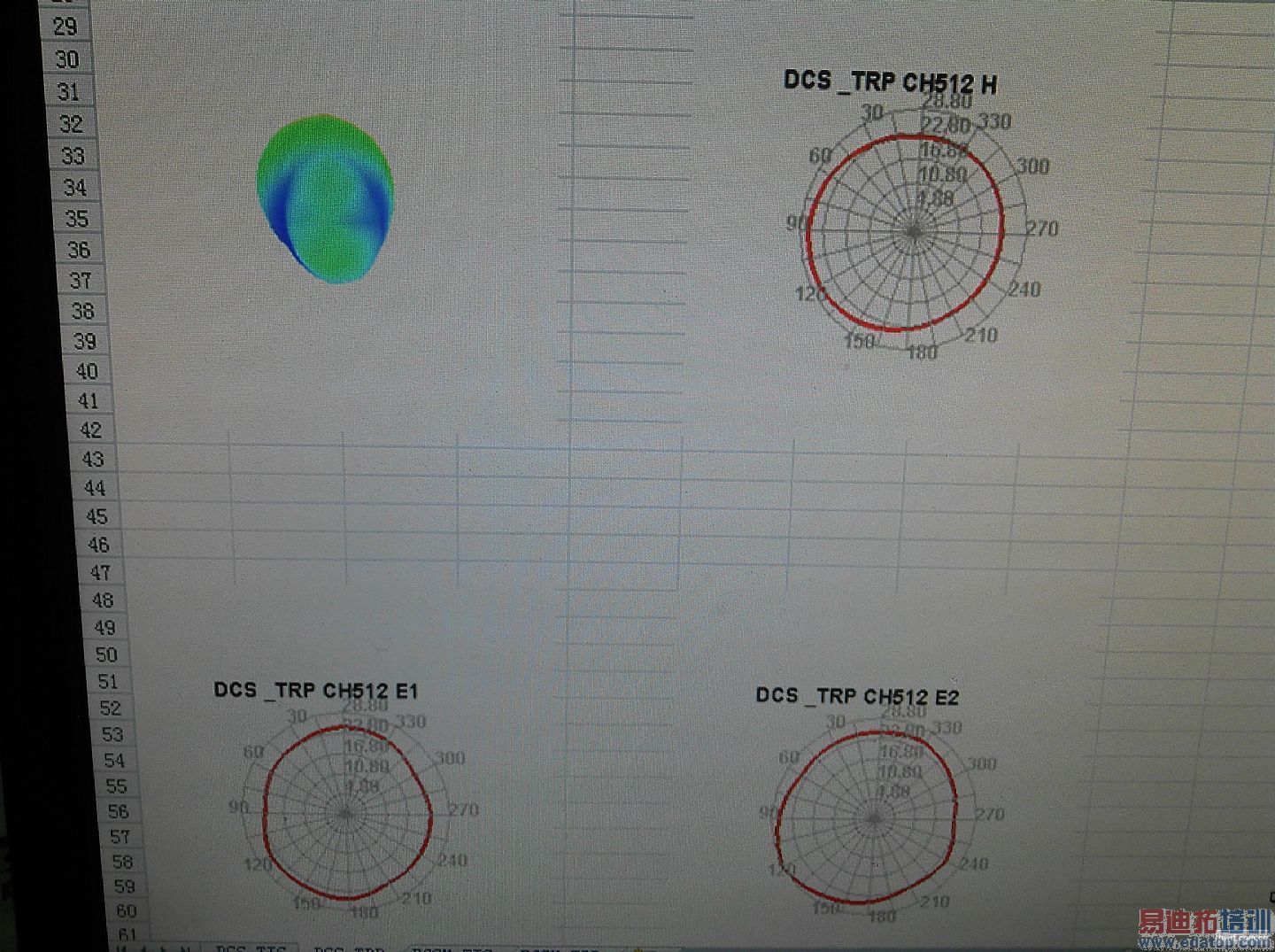

如下面的图：
1、E为什么要用两个面表示？是可能形成的电场是两个面的吗？那H面应该不也是两个面吗？
2、1800频段的H面不是标准的圆，而900的很接近，为什么？是天线调试时按900为标准调试的吗？即使这样1800的也应该是标准圆吧。
3、PIFA天线的辐射效率一般是多少？看天线的规格书一般是大于百分之三十，vswr是小于三。如果900频段的馈点功率是32，vswr是3，辐射效率是百分之50，那天线辐射出去的功率最大应该只有不到28了，但实际中品牌客户的一般都可以做到29左右，那这样算下来辐射效率肯定大于百分之五十了，PIFA天线有这么高的效率吗？

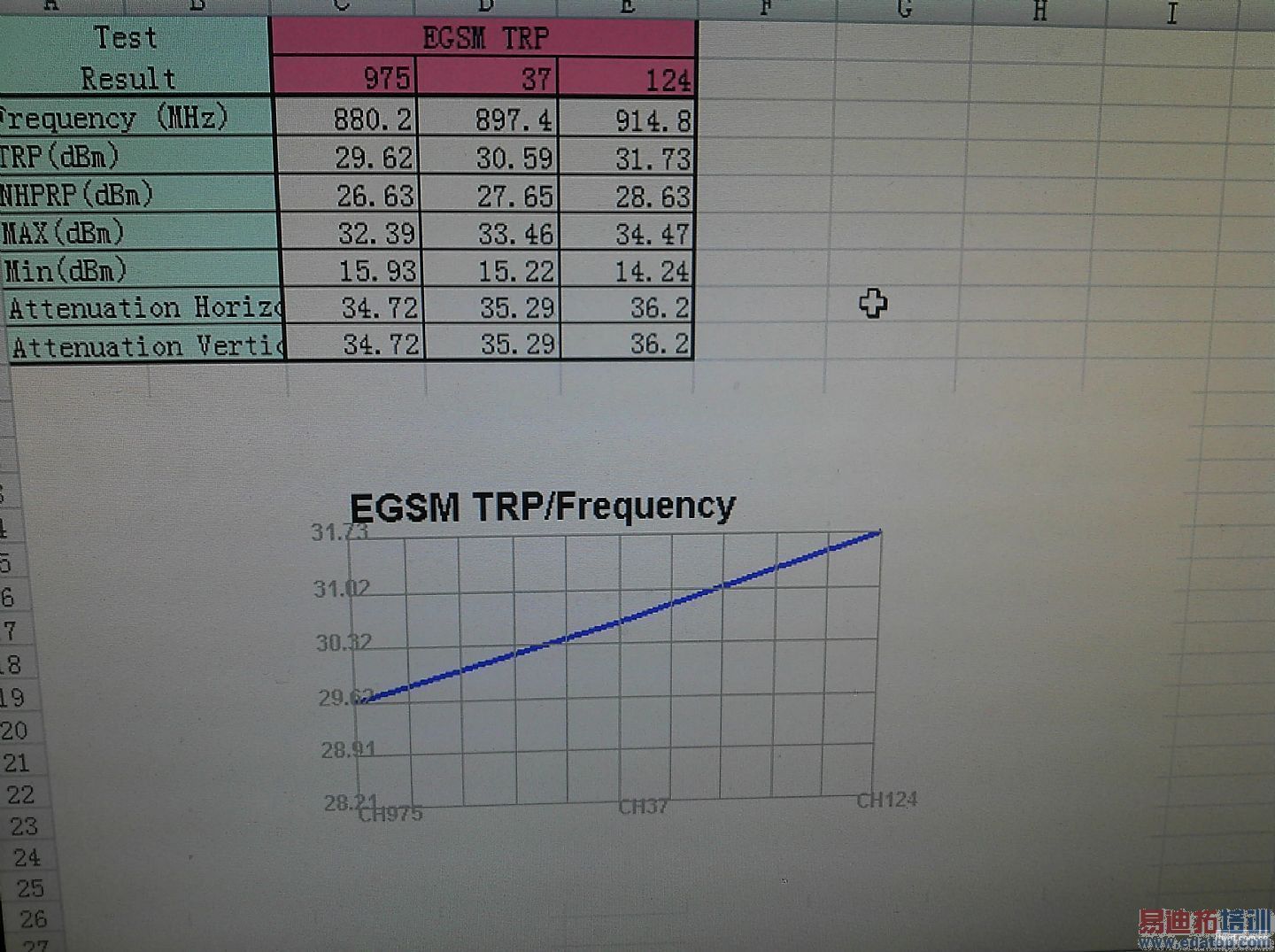

4、在3D测试中会有TRP和TIS等值的数据，这些值是哪儿的值，是天线表面的值，还是说距天线五米或十米的值。天线传播过程中会发生衰减，距离不一样测到的肯定也不一样？
5、天线的方向性，如果沿某个方向天线的方向性是5db，如果沿该方向发射的功率是10dbm，不计效率的话，那在该方向上的辐射功率是15dbm；但接收时比如天线端接收到的功率是-80dbm，那传输到馈点处的功率是多少，天线的这个方向性会不会使用它减少5db，成为-85dbm。

1. 你拿一个非标准的球形,来水平和垂直切一下,就会明白了, E面有2个,H面也有两个. 不过H面交叉切法得出的平面图是一样的.E面交叉切面不一样.
2. 1800M 比900M的方向性更强些. 900M是圆,1800未必.
3.天线辐射效率=(馈点输入功率-反射功率-天线本身的热损耗)/馈点输入功率
看看就知道.理论上VSWR为3,效率应该不到75%. 馈入点功率32dbm,反射损耗1.25db,只要天线本身的损耗比较小, 辐射功率达到29dbm是正常的. 在某个方向上的功率大于31dbm也是有可能的. 是天线的方向性决定的.
4.TIS/TRP 是在天线的辐射远场区域场形的球面积分所得.
5.天线在某个方向的方向性是5db,相当于在这个方向上有5db的增益. 后面的问题你自己想去吧.

不知道是我算错了还是其他，vswr=3我自己算是75%的能量啊？

对...VSWR=3,反射的功率是25%,进入天线的功率是75%...反射系数是0.5.

恩，刚问了下，从vswr上应该推导不出效率的。
天线效率一般就是-2到-3db吧。

是的.. 是推不出来的.. 决定于天线本身的损耗,损耗又跟天线的环境有关.每个机型的环境不一致. 只是说这个东西可以用来理论推算有点用...

好贴，顶下，资深工程师发言

1、弱弱问下为什么垂直切的就是E面，水平切的就是H面？垂直面是H面，水平面是E面不是也满足电场、磁场和传播方向相互垂直的关系吗？E面有两个面代表什么意思，是可能在这两个面上有电场还是说在这两个面上同时存在电场？对一确定传播方向的电磁波某时应该只有一个电场方向吧？
看到有资料介绍偶极子天线的那个苹果图时，说假设电磁波沿Y轴传播，E1面是YZ面，E2面是XZ面，H面是YZ面。为什么不能是YX面是E面，YZ、XZ面是H1、H2面？这样电场、磁场、传播方向也是相互垂直的；就假设传播方向是Y轴方向，YZ面是电场方向，那根据安培定则，电场产生的磁场方向也是Y轴的方向，这不是与磁场与传播方向矛盾了吗？ E1面和E2面是同时存在的还是说是可能在两个方向有但某时只会在其中的一个方向上？
2、这个方向性体现在电场、磁场还是同时电磁场上？我想说的是为什么900和1800的E面都是很不标准的圆，有很强的方向性吧，但900的H面就是很标准的圆而1800的就是很不标准的圆？测试了好多天线基本都是这种情况，难道说这些互不相干的天线都是1800有很强的方向性，而900没有？
3、这个VSWR是天线馈入点的，辐射效率是天线向外辐射电磁波的。记得问过天线调试的说辐射效率也就百分之四五十左右。那就是说从PCB板馈点过来的32dbm的能量，在馈点处由于VSWR=3的存在，会有1.25db的损耗，那到了天线上的就是30.85dbm的能量了，但天线向外辐射的效率是百分之五十左右，也就是说辐射出去一半，损耗了一半，最后天线辐射出去的电磁波又减少了一半3db，那辐辐射出去的电磁波的能量不剩下了27.85dbm也就28左右的能量了吗？TRP是测试的是整个辐射出去接收球面接收到的能量，所以与方向没有关系了。但是为什么我们TRP的结果还能测出来29dbm或30、31dbm呢？
4、 同样在远场区距天线1KM和2KM处测的的值应该是不一样的吧，因为电磁波在传播过程中会损耗呀？我们常说的这个TRP和TIS是远场区中距天线多远的值？
5、这个还是没有回答我的问题。比如发射时信号从天线A点传到空间B点，由于5db的方向性，A点10dbm的信号到了B点就是15dbm了；那接收时是从B点到A点，由于路径正好相反了，这个5db的方向性是增益还是成了衰减，B点10dbm的信号到了A点成了5dbm还是15dbm？

这个是我没说清楚，这个是两处的，VSWR是馈点处由于不匹配导致的，辐射效率是天线由于自身的消耗及储存等导致的。一个是天线馈脚处从馈点吸收时的损耗，另一个是天线在向外辐射时导致的损耗没有全部辐射出去。

学习了，

1、弱弱问下为什么垂直切的就是E面，水平切的就是H面？垂直面是H面，水平面是E面不是也满足电场、磁场和传播方向相互垂直的关系吗？E面有两个面代表什么意思，是可能在这两个面上有电场还是说在这两个面上同时存在电场？对一确定传播方向的电磁波某时应该只有一个电场方向吧？
看到有资料介绍偶极子天线的那个苹果图时，说假设电磁波沿Y轴传播，E1面是YZ面，E2面是XZ面，H面是YZ面。为什么不能是YX面是E面，YZ、XZ面是H1、H2面？这样电场、磁场、传播方向也是相互垂直的；就假设传播方向是Y轴方向，YZ面是电场方向，那根据安培定则，电场产生的磁场方向也是Y轴的方向，这不是与磁场与传播方向矛盾了吗？ E1面和E2面是同时存在的还是说是可能在两个方向有但某时只会在其中的一个方向上？
2、这个方向性体现在电场、磁场还是同时电磁场上？我想说的是为什么900和1800的E面都是很不标准的圆，有很强的方向性吧，但900的H面就是很标准的圆而1800的就是很不标准的圆？测试了好多天线基本都是这种情况，难道说这些互不相干的天线都是1800有很强的方向性，而900没有？
3、这个VSWR是天线馈入点的，辐射效率是天线向外辐射电磁波的。记得问过天线调试的说辐射效率也就百分之四五十左右。那就是说从PCB板馈点过来的32dbm的能量，在馈点处由于VSWR=3的存在，会有1.25db的损耗，那到了天线上的就是30.85dbm的能量了，但天线向外辐射的效率是百分之五十左右，也就是说辐射出去一半，损耗了一半，最后天线辐射出去的电磁波又减少了一半3db，那辐辐射出去的电磁波的能量不剩下了27.85dbm也就28左右的能量了吗？TRP是测试的是整个辐射出去接收球面接收到的能量，所以与方向没有关系了。但是为什么我们TRP的结果还能测出来29dbm或30、31dbm呢？
4、 同样在远场区距天线1KM和2KM处测的的值应该是不一样的吧，因为电磁波在传播过程中会损耗呀？我们常说的这个TRP和TIS是远场区中距天线多远的值？
5、这个还是没有回答我的问题。比如发射时信号从天线A点传到空间B点，由于5db的方向性，A点10dbm的信号到了B点就是15dbm了；那接收时是从B点到A点，由于路径正好相反了，这个5db的方向性是增益还是成了衰减，B点10dbm的信号到了A点成了5dbm还是15dbm？

好贴，长见识！
