AMD史上最强APU处理器 Kaveri官方大揭秘

录入：edatop.com 点击：

年度开发者大会开幕第一天，AMD就不负众望地公开了下一代主流APU Kaveri的诸多技术细节，强大得异乎寻常。AMD宣称，Kaveri将是史上最为强大的APU，同时也是对开发者最为友好的APU。它将在2014年1月14日正式发售(CES 2014结束之后)，陆续登陆桌面、笔记本、嵌入式、服务器领域，其中桌面上采用Socket FM2+接口，首发登场——此前几代都是笔记本先行、DIY靠后，这次终于反过来了。

最强APU……难道前一代会比后一代还强吗
CES 2014大展上，AMD还会公布Kaveri APU的更多细节。

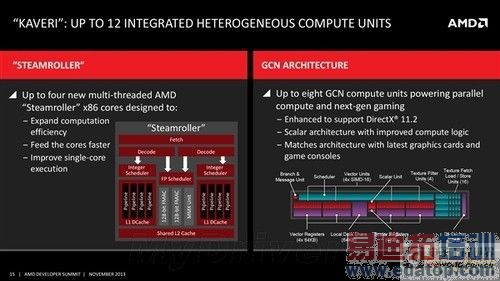

12个异构计算单元
Kaveri将会配备最多12个异构计算单元，包括最多4个压路机架构的CPU核心(两个模块)、最多8个GCN架构的GPU计算单元(512个流处理器)，其中前者还有4MB二级缓存，而后者已经堪比Radeon HD 7750。
相比于推土机、打桩机，新的压路机核心将继续提升计算效率、改进单核心执行效率，并且可以更快地“喂饱”核心，也就是前端进化。
GPU架构和最新的R9/R7系列保持一致，同样可以支持DX11.2，还会支持TrueAudio、PCI-E 3.0。更确切地说，它是和R9 290X/290、R7 260X同样的进化版GCN。

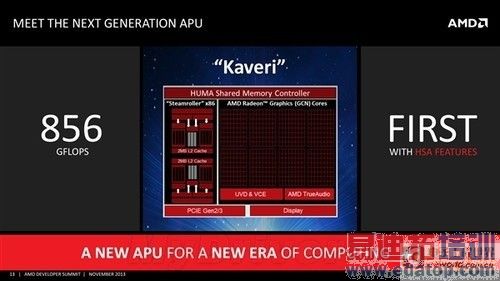

856浮点性能
浮点性能达到856GFlops，相比Richland 779GFlops最多提升了10％。

具体规格透露
在一份解释浮点性能来源的脚注里，AMD甚至毫不吝啬地透露了Kaveri APU旗舰型号的具体编号、规格：A10-7850K，四核心，频率3.7GHz(可能是基础频率)，图形核心R7系列，512个流处理器，频率720MHz。

规格原理解析
除了规格上的进化，Kaveri的最大使命当然是实现初步完整的HSA(异构系统架构)：第一次做到统一寻址，CPU/GPU可以共同访问整个内存空间(最大容量32GB)，而新的“异构队列”(hQ)可以确保CPU/GPU平等交互，而这在创建、分配工作负载上是同样灵活的。
APU的计算潜力将因此得到彻底释放，此所谓“对开发者最友好”。
至于是否支持DDR4，AMD一直没有确认。AMD虽然说过，异构计算和内存类型是没有关系的，DDR3、DDR4、GDDR5都无所谓，但根据形势，Intel也要后年的Skylake平台才会给桌面引入DDR4，加之新内存尚未完全做好市场化的准备，Kaveri上的可能性非常小。
