DCS低功率等级PVT曲线问题
录入：edatop.com 点击：

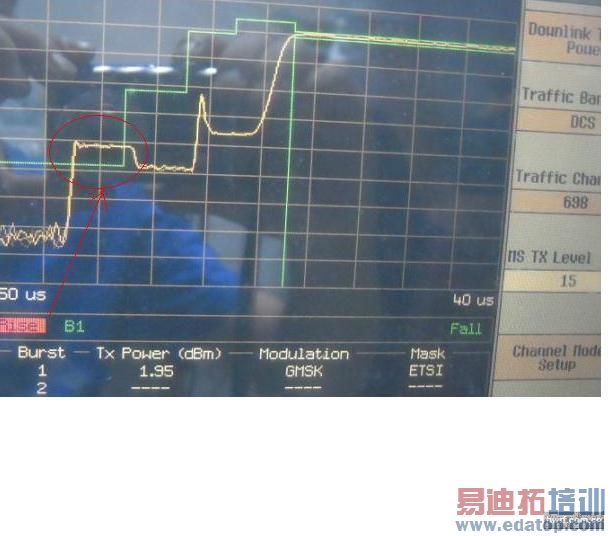

如题，最近一个infineon 7880+RF3196改通孔四层板项目，测试发现改板后，
DCS的PVT曲线有问题，图片如下
在功率较大时如PCL0,曲线形状一样，只是幅度值低而没有超标。
HDI四层板没有问题，因此觉得是主板问题，
但是此处异常的PVT明显和TXEN,Vramp都没有关系，因为这两个信号的开启时间都在此时间之后，只有bandsel信号在此之前打开。
将这三个信号的并联电容去掉也没有效果。
测试控制信号的时序也是正常的。
也不太像是底噪问题，因为此突起部分后有一个下降过程。

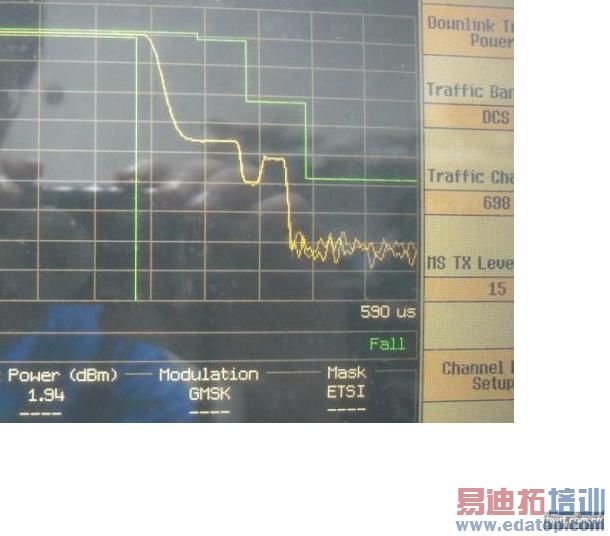

且下降沿处有相似的曲线形状。
请大家帮忙分析分析，谢谢。
DCS的PVT曲线有问题，图片如下
在功率较大时如PCL0,曲线形状一样，只是幅度值低而没有超标。
HDI四层板没有问题，因此觉得是主板问题，
但是此处异常的PVT明显和TXEN,Vramp都没有关系，因为这两个信号的开启时间都在此时间之后，只有bandsel信号在此之前打开。
将这三个信号的并联电容去掉也没有效果。
测试控制信号的时序也是正常的。
也不太像是底噪问题，因为此突起部分后有一个下降过程。
且下降沿处有相似的曲线形状。
请大家帮忙分析分析，谢谢。
调NV试试
VRAMP参数直接控制台阶
找代理或原厂的FAE给你改一下时序吧。时序的问题。
楼上是西电的哥哥
射频交流群39564916
英飞凌官方应该有个工具，类似于MTK的META工具，你可以通过拖动RAMP PROFILE中的采样点来使PVT曲线在模板内
改通孔板换了软件或PA没有？和原来的HDI板是否一致？
用phonetool调整ramp 参数，看看是否有改善？
找Infineon方面修改逻辑时序吧.这个最小功率等级的PVT,受到控制逻辑和TX buffer的影响很大,
应该修改的是时序，改让ramp没用
明显需要改时序，其实这个没问题的，绝对值肯定小于-35，CTA都能过，哈哈
