saw匹配问题求助

录入：edatop.com 点击：

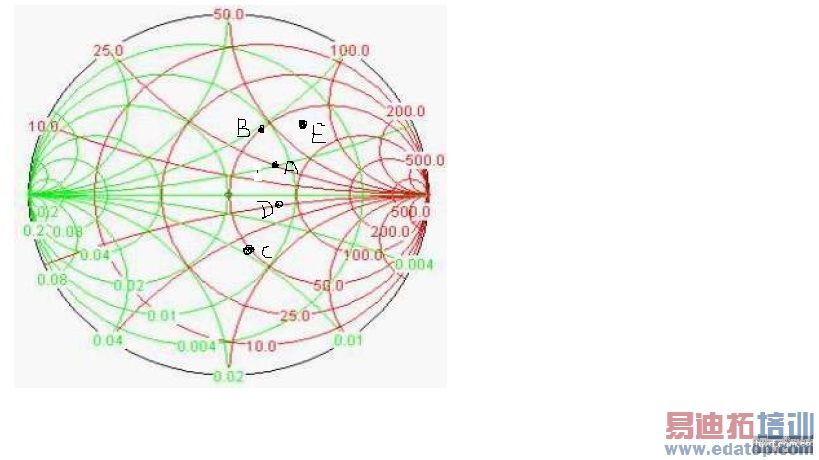

先上图片
saw的输入阻抗点在A处，大约72+j26，想调到50欧，试了两种匹配：
1 从A并电感到B，再串电容到50欧
结果并了个6.3nH的上去之后发现转到D点（68-j6）了
2 从A并电容到C，再串电感到50欧
结果并2.7pF电容后转到E（70+j68）
过在电路里面直接串电容，测试结果与预期相符，弄不明白出现上面现象的原因，请大家赐教！
SAW为EPcos的b30122，匹配实验选择的频率是900MHz。
另外上次匹配MTK的GPS 芯片3326混频器输入也出现了这种不按期望方向转的现象，加电容一直在导纳图的0.004圆周上转，无法往50欧附近拉！
从0.03+j0.01开始，串电容1.8pF，大概转到0.007+j0.006；串4.7pF电容大概转到0.007-j0.01。

熟悉的专家来解释下，大部分人都在盲调了

阻抗不会偏这么多的肯定是操作有误啦

你测试阻抗测试准却没有

1，走线质量很差
2，测试不准确
3，仿真只有指导意义

楼上的能力很强，楼主何不和他qq。然后分享下

顺便说一下，并不是仿真出来的值是准确的在实际调试中。
你可以上下悲下。

明显阻抗偏大，串、并电容试下

1,走线可能不是标准的50欧姆
2，校准对不对
3，电延时补偿得对不对
4，盲调多试几组试

小弟正在学习SMITH CHART 呢，这样不准的话，我就有点儿虚咯！咋会儿偏那么远呢！
