MTK6235+AD6548+RF7163 辐射频率误差超大.
录入：edatop.com 点击：
请教各位工程师：MTK6235+AD6548+RF7163 频率误差超大 最低200
有时候更离谱超过1000 直接断线。相位误差也大，全部是高功率
GSM DCS PCS 全部都会 点测没有问题
补充一下：整个机子的中框是不锈钢，天下下面比较干净只有一个FPC跟一个IO,天线上下都没有其他期间，高度面积都OK.

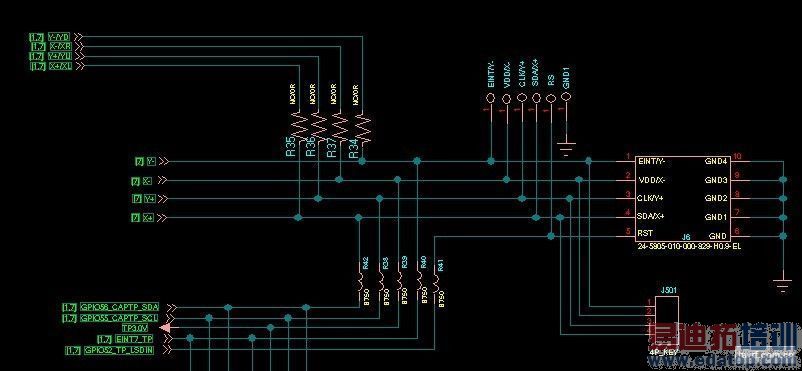

我使用的是电容触摸兼容电阻触摸 目前使用的电容触摸
请各位工程师指教。
有时候更离谱超过1000 直接断线。相位误差也大，全部是高功率
GSM DCS PCS 全部都会 点测没有问题
补充一下：整个机子的中框是不锈钢，天下下面比较干净只有一个FPC跟一个IO,天线上下都没有其他期间，高度面积都OK.
我使用的是电容触摸兼容电阻触摸 目前使用的电容触摸
请各位工程师指教。
发个PCB文件，看看啊
呵呵，慢慢搞，好搞的
触摸的x+ x- y+y-有没有加磁珠，另外坚持下AVDD是否有可能受干扰。
"这个还叫做干净？.."
天线下是个哪部分电路的FPC啊，是不是900/850不会出现这种情况，只有DCS/PCS才会呢？
谢谢各位！ 问题已经解决！
1.是RF 大功率辐射影响到了VRF 1 4 15 24 脚。我想大部分都是这个原因。
2.触摸也有影响。
解决：1. 取消LDO 供电，改用MT6235 本身的电源供给VRF,串磁珠。75R的。
VBAT VRF VDD 三组供电加小电容倒地。
2.改用好的LDO
3.天线下面最好不要有电源线
