问一个电路问题
录入：edatop.com 点击：

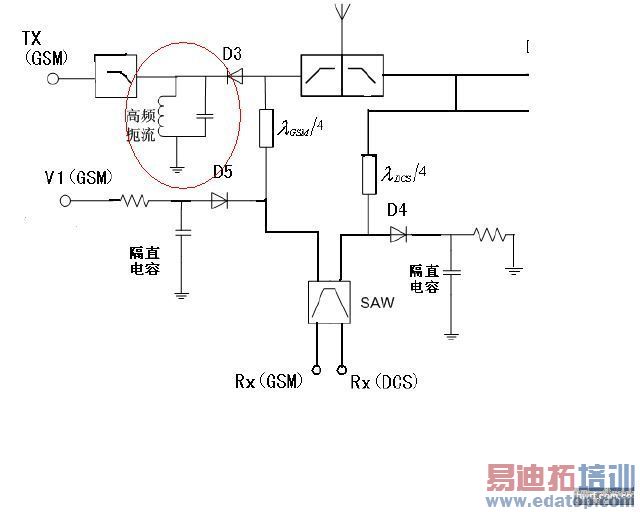

请问图中这个高频扼流圈的作用和工作原理是什么？谢谢
高频扼流有用电容的吗？扼流也是串接在供电线路上啊。那两个是隔直电容吗？
你都标注错了还问大家为什么，真是无语！
这个电路不是为了滤波就是为匹配，那两个电容不是滤波就是去耦。
不要激动。这是我在一个硕士论文上看的图，不是我标注的，他说是RF扼流。
V1置高时，D5和D3导通，GSM Tx信号进入天线发射出去。V1低 的时候，D3对RF信号是隔离的。
如果没有扼流圈，D5和D3是无法开启的，提供直流到地。还要注意四分之一波长的作用。
这个电路有些研究价值，只是现在用的少了。
当V1为正〉0.8V, 线路为GSM TX， EF choke为直流提供道路，同时不为射频所用;1/4wavelength，从发射到接收来说，是开路，应为发射那端是short
当V1为0，线路为GSM RX，
dsc那边的线路不全，未能分析
能不能全部拿出来看看？
学习了！
哈哈，不好意思啊！
我觉得并联的感容提供直流通路非常正确，但是要保证RF信号不能有损耗所以看起来确实是有扼流圈的作用。但是大家要注意到，扼流无非是让RF信号不能通过，当V1为高时，D3,D5导通，此时信号还是一直往前走，这个四分之一波长才是真正意义的扼流圈，单独的那个电路是实现不了扼流功能的。它说来说去也是扼流圈，但是我的意思是他是不得已为之的，扼流圈还是靠四分之一波长来实现。至少要标注扼流圈他应该全标注。此外那两个电容就肯定不是隔直了。至少隔直也是个有直流电的线路和不需要直流电的串联交流电路中，没有说供电和地的间的电容是隔直的。
我是整体看到就有问题所以就来火了，哈哈，楼主请包含。 现在的论文还是多参考教材，学生并没有真正了解。
还有个问题，既然这个四分之一波长能作扼流圈使用，那么在接收的时候，收发频率是差不多的，所以这个位置对接收频率的阻抗也是很大，这个时候接收岂不是有问题？ 如果四分之一波长传输线没大的阻抗那么发射的时候RF信号不就通过V1损耗掉了吗？请资深工程师指点！
接受的时候，在另一端（发射）没有一个接地的电容，所以不是0，而是50。所以通过1/4波长转换，在接受端仍然是50。
当发射的时候，上面的那个D5是通路的，所以D5旁边那个电容有效的连到了1/4波长阻抗线下端，通过1/4波长的阻抗转换，就变成开路了。
明白了，楼上的是RFMD的？
里面可都是牛人啊！
如果要让1/4波长开路，短路的电容最好等于隔值电容的值。
当然，如果是理想电容，这个容值多多益善。
既然不是理想电容，就有寄生电感，我们选取dc-block capacitor的时候，是选取其导纳最大的时候，和选取rf short capacitor的规则是一样的。都是选取在in-band 频率的时候导纳最大（阻抗最小）。
