这个电路图有没有什么问题

录入:edatop.com     点击:
\

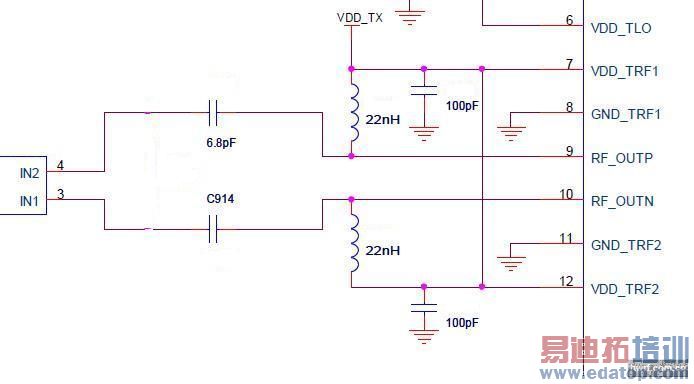

我想请问一下VDD_TX为什么要加到balun的输入端,6.8pF的电容能否可以阻止直流通过,如果有直流,应该会对后面的PA有较大影响吧?

VDD_TX是transceiver输出级PA的供电,6.8pF用于balun的隔直

但是它连接到RFOUT(transceiver里的PGA的输出),如果没有电容隔直的话也会影响到前端的PGA吧,datasheet上画的是模块,不清楚有没有加电容.如果VDD_TX不连接到RFOUT端应该也可以吧?

估计不行,你可以理解RFOUT是PA的电源,VTRF可以理解为PA前级驱动的电源

IN1,IN2是balun,balun后面才是PA,图没截出来

看不明白

有可能是为了抬高输出的电位。

没看懂 为什么对差分信号进行 直流偏置?
VDD加到差分信号 会有问题的a !

高通WCDMA中有类似的设计,他对此的解释如下,确实是偏置,至于如果理解,见仁见智了。

\


哦,解释下电路,这是W的接收回路,LNA做在收发器里,但是SAW做不进去,所以接收回来信号还要从收发器拉出来接SAW,然后再接回去收发器。

谢谢了,又学习些东西

不咋明白
