MT6253调制谱超标
录入：edatop.com 点击：
如题，最近做了两个53的项目，板子回来都发现有同一个问题：调制谱超标（非信令模式，信令模式下还没有测试）。之前也看到网友有同样的问题，以下是引用EDATOP朋友：shiliyangchang的提问：
发现1800和1900的调制谱在-200k和-400k的时候fail了，+200k和+400k都是好的；
850和900 的都是好的，但是左右不对称，左边的调制谱要比右边的差4db左右。
大家有没有做53的平台，是否遇到过同样的问题？
我的板子的问题一模一样。前前后后两天调试发现从MT6253出来的信号就是调制谱超标了，所以调节匹配根本没有意义。我用过两个软件版本（1012 09B和0936 09A）问题都一样。后来硬件上面没有招了，找朋友要了一个MT6253的0952的BIN文件下载到我的板子上面（还好用的FLASH都一样，RF这边当然要飞线了），居然全部好了！软件我把l1d_custom_rf.h（BPI这边按我的设计来配的）和m12193.c两个文件要了过来,NEW完发现问题依旧。不知道有没有朋友知道软件改哪里，可以改好？或者还是要直接更换软件包？
知道的朋友请支招！谢谢！
[B]20100709测试有新发现：[/B]
发现0952版本的软件初始的CAP_ID值为33，而1012及0936的版本的默认CAP_ID值为60。所以在没有校准的时候0952的版本的调制谱没有问题。而CAP_ID值通过META AFC工具把其改为33后，发现调制谱好了！但校准时会把CAP_ID值改写到50左右。所以校准后的板子调制谱都有问题（三个软件版本都一样）。
通过META调试结果公布如下：

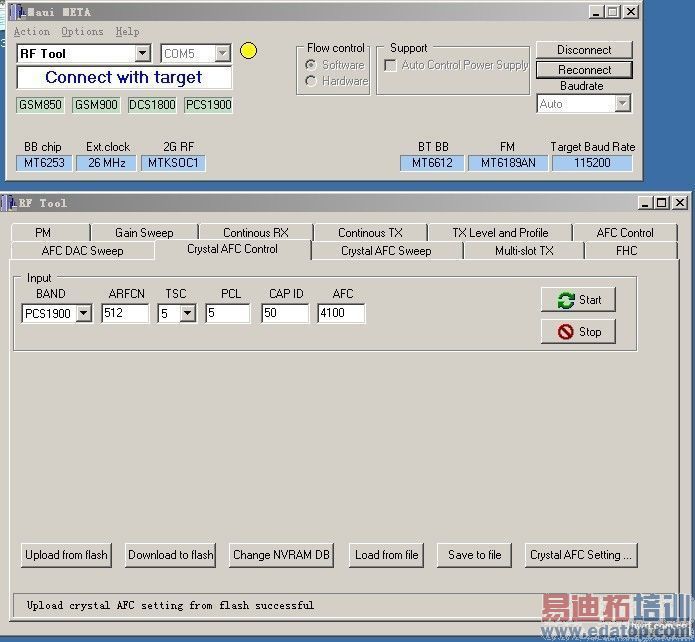

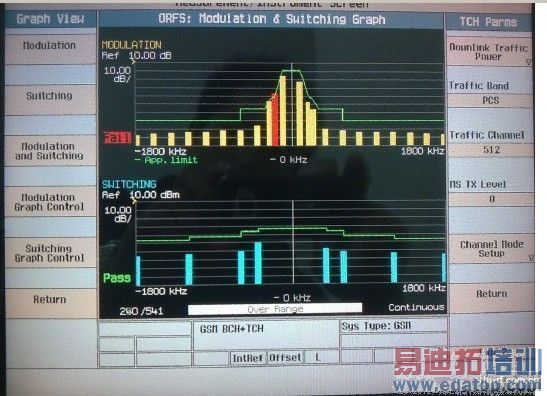

1、板子通过校准后，用META读CAP_ID如图1所示，调制谱如图2所示，对应频率误差如图3所示（CAP_ID为50，调制谱超标，频率误差较小）：

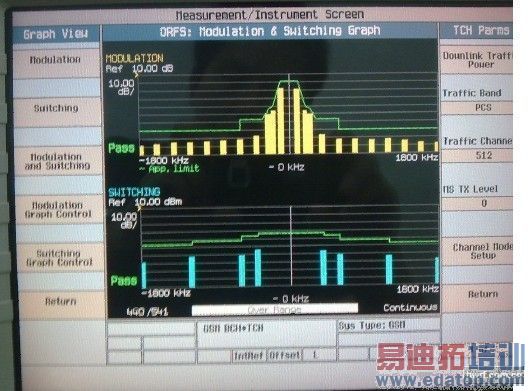

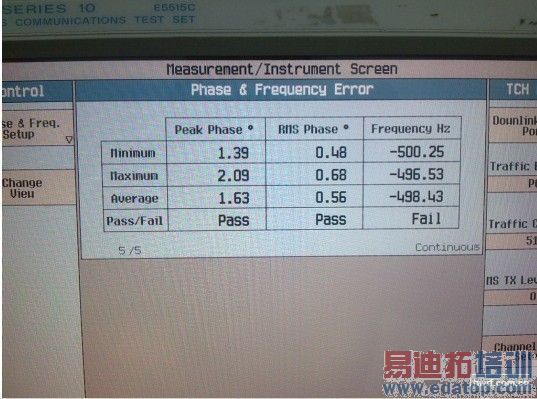

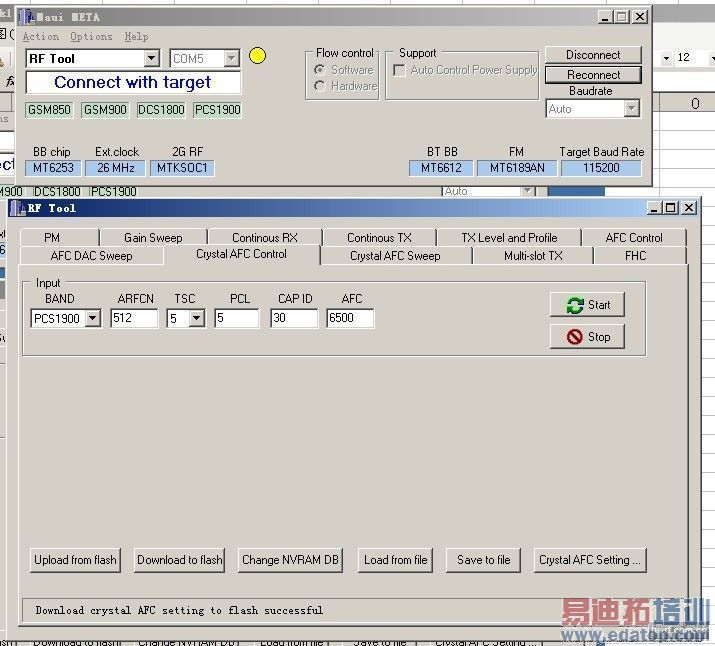

2、通过的手动更改CAP_ID，其调制谱、频率误差如下图所示（CAP_ID为30，调制谱没有问题，频率误差很大）：
3、校准LOG如下：
===================== Begin Calibration =========================
CAP ID[0]:0,DAC:6500,Freq:41.33(PPM),Center Freq:903.00,Tch:65
CAP ID[0]:0,DAC:6500,Freq:37318.87
CAP ID[1]:127,DAC:6500,Freq:-39.07(PPM),Center Freq:903.00,Tch:65
CAP ID[1]:127,DAC:6500,Freq:-35278.55
CAPID=33,AFC DAC:6500,FreqErr=12094.0
CAPID=80,AFC DAC:6500,FreqErr=-18424.2
CAPID=57,AFC DAC:6500,FreqErr=-4423.5
CAPID=45,AFC DAC:6500,FreqErr=3645.9
CAPID=51,AFC DAC:6500,FreqErr=-442.7
CAPID=48,AFC DAC:6500,FreqErr=1581.9
CAPID=50,AFC DAC:6500,FreqErr=223.8
===========Crystal CAPID calibration end=======
Crystal CAPID check begin
CAPID=50,AFC DAC=0,FreqErr=-20368.4
PASS: Freq error PPM =-22.6
CAPID=50,AFC DAC=8191,FreqErr=22037.8
PASS: Freq error PPM =24.4
result[0]:-22.6
result[1]:24.4
CapID Check Pass:50,Min:0,Max:60
AFC Calibration OK
Slope=8.460, min:1.000, max:25.000
Use Default Value=6478

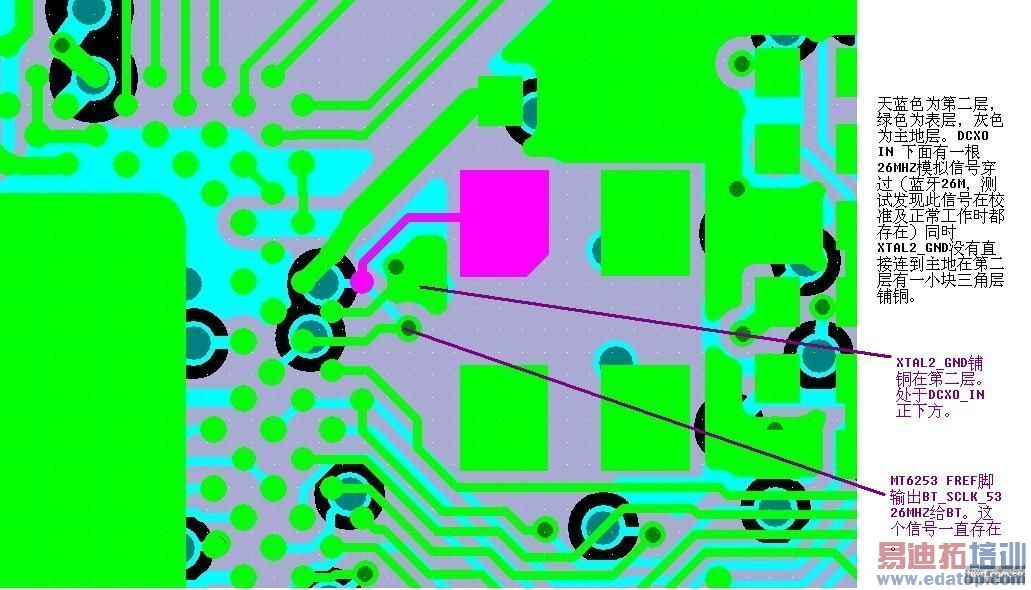

4、后来检查PCB文件，发现有一部分走线感觉不是很好，如图7所示：
5、当然这个PCB板是手贴厂贴回来的，不完成排除一些小电阻电容贴错的可能。个人认为目前这种可能只有1%。
[B]各位朋友看有何意见，改善一下这个问题？[/B]
发现1800和1900的调制谱在-200k和-400k的时候fail了，+200k和+400k都是好的；
850和900 的都是好的，但是左右不对称，左边的调制谱要比右边的差4db左右。
大家有没有做53的平台，是否遇到过同样的问题？
我的板子的问题一模一样。前前后后两天调试发现从MT6253出来的信号就是调制谱超标了，所以调节匹配根本没有意义。我用过两个软件版本（1012 09B和0936 09A）问题都一样。后来硬件上面没有招了，找朋友要了一个MT6253的0952的BIN文件下载到我的板子上面（还好用的FLASH都一样，RF这边当然要飞线了），居然全部好了！软件我把l1d_custom_rf.h（BPI这边按我的设计来配的）和m12193.c两个文件要了过来,NEW完发现问题依旧。不知道有没有朋友知道软件改哪里，可以改好？或者还是要直接更换软件包？
知道的朋友请支招！谢谢！
[B]20100709测试有新发现：[/B]
发现0952版本的软件初始的CAP_ID值为33，而1012及0936的版本的默认CAP_ID值为60。所以在没有校准的时候0952的版本的调制谱没有问题。而CAP_ID值通过META AFC工具把其改为33后，发现调制谱好了！但校准时会把CAP_ID值改写到50左右。所以校准后的板子调制谱都有问题（三个软件版本都一样）。
通过META调试结果公布如下：
1、板子通过校准后，用META读CAP_ID如图1所示，调制谱如图2所示，对应频率误差如图3所示（CAP_ID为50，调制谱超标，频率误差较小）：
2、通过的手动更改CAP_ID，其调制谱、频率误差如下图所示（CAP_ID为30，调制谱没有问题，频率误差很大）：
3、校准LOG如下：
===================== Begin Calibration =========================
CAP ID[0]:0,DAC:6500,Freq:41.33(PPM),Center Freq:903.00,Tch:65
CAP ID[0]:0,DAC:6500,Freq:37318.87
CAP ID[1]:127,DAC:6500,Freq:-39.07(PPM),Center Freq:903.00,Tch:65
CAP ID[1]:127,DAC:6500,Freq:-35278.55
CAPID=33,AFC DAC:6500,FreqErr=12094.0
CAPID=80,AFC DAC:6500,FreqErr=-18424.2
CAPID=57,AFC DAC:6500,FreqErr=-4423.5
CAPID=45,AFC DAC:6500,FreqErr=3645.9
CAPID=51,AFC DAC:6500,FreqErr=-442.7
CAPID=48,AFC DAC:6500,FreqErr=1581.9
CAPID=50,AFC DAC:6500,FreqErr=223.8
===========Crystal CAPID calibration end=======
Crystal CAPID check begin
CAPID=50,AFC DAC=0,FreqErr=-20368.4
PASS: Freq error PPM =-22.6
CAPID=50,AFC DAC=8191,FreqErr=22037.8
PASS: Freq error PPM =24.4
result[0]:-22.6
result[1]:24.4
CapID Check Pass:50,Min:0,Max:60
AFC Calibration OK
Slope=8.460, min:1.000, max:25.000
Use Default Value=6478
4、后来检查PCB文件，发现有一部分走线感觉不是很好，如图7所示：
5、当然这个PCB板是手贴厂贴回来的，不完成排除一些小电阻电容贴错的可能。个人认为目前这种可能只有1%。
[B]各位朋友看有何意见，改善一下这个问题？[/B]
估计协议相关的库文件有问题，你改这两个文件没有用
这个问题有见同事遇到过自己没有经历过
这个问题比较简单，现场应该很好发现的
这个问题应该比较简单，留下 你的QQ交流联系。
频率误差太大手动调一下先
不会吧，为什么换个软件版本没有问题？信令模式下还没有测试！
jenlencin：已经通过EDATOP短消息功能，发消息给我QQ给你了！请查收！
AFC 4100换成6500试一下
INI校准文件里面就是：
[AFC control]
Initial value=6497
在非信利模式下调试一定要注意频率误差不要超过太多，可以调节AFC值来改善
如果信令模式下OK了，非信令就不需要管了。本来非信令模式下就有误差的。
这个好解决
