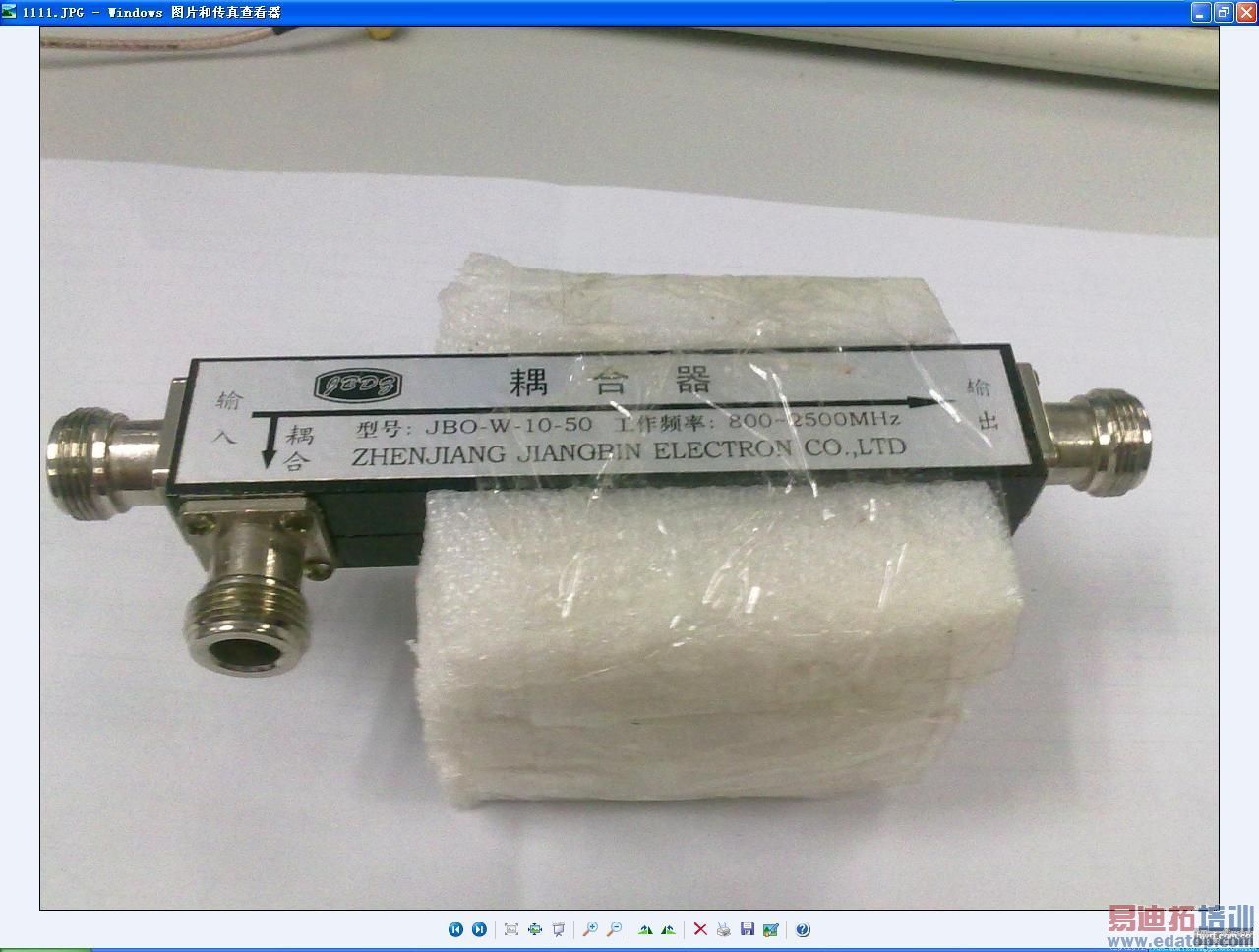

哪位知道这耦合器的直通和耦合参数的?
录入:edatop.com 点击:
如题
应该有产品说明书吧?
拜托,找个VNA测一下嘛
datasheet我不能轻信,做工程师要习惯眼见为实
直通肯定就0.几个DB 左右。看这个频率也不高,你当0.6肯定不会有太大误差。
从命名上看有可能是10DB的50欧姆接口的耦合器(瞎猜的)。以前我作过这个东西,公司的命名规则中包含很多信息的,比如可以包括频率,接口形式,端口阻抗,有源的还包括增益等参数。
不过我就是说个大致情况,具体还是要看说明书的,每个器件都会附送技术说明书(当年一个器件我们要写N份文档,你们还都不看。)。如果没有,就测一下。别忘了输出端接个负载,没有就随便拧到一个仪器上就OK了。
谢谢各位
用VNA测试过,0.6和10,跟4楼说的一样
50是阻抗还是标称功率?
端口阻抗。还可以这么想,N型接头的话能承受的功率肯定不止50W 。
小弟愚见
除特殊要求和视频应用外 射频产品对外输入输出基本上为50欧
N型头只是个对外的一个接口 连接方式, 当然承受功率不止50W
但内部的电路不一定能承受。
确实不同的公司对自己的产品命名不同 (看过十三所的一些产品 最后命名为中心频率) 还得看datasheet.
楼主要是能有内部的电路图给小弟上传一下,小弟学习一下。 呵呵
