GSM发射电路
录入：edatop.com 点击：
模拟IQ信号经低通滤波器滤波，经放大器放大后，送入混频器进行上变频处理；混频器的输出信号经多级增益AGC放大器进行放大处理，AGC放大器输出信号经带通滤波器滤波，在经放大器放大，调制解调器输出高频信号经功率放大器放大，经射频开关完成线路的选择，由天线发射出去。
PS:高通平台；
PS:高通平台；
和绕口令一样啊
附上个图不就明白了

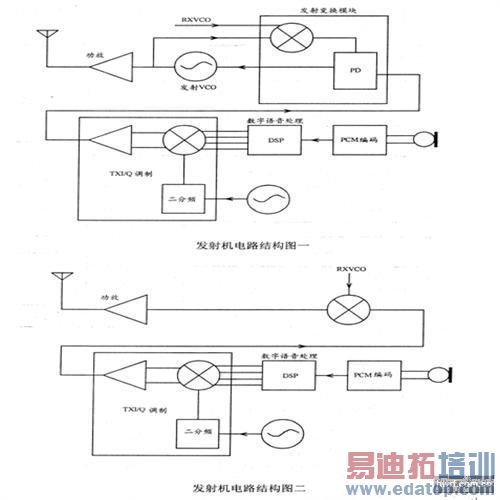

图一这种结构原来你们也在用啊
呵呵

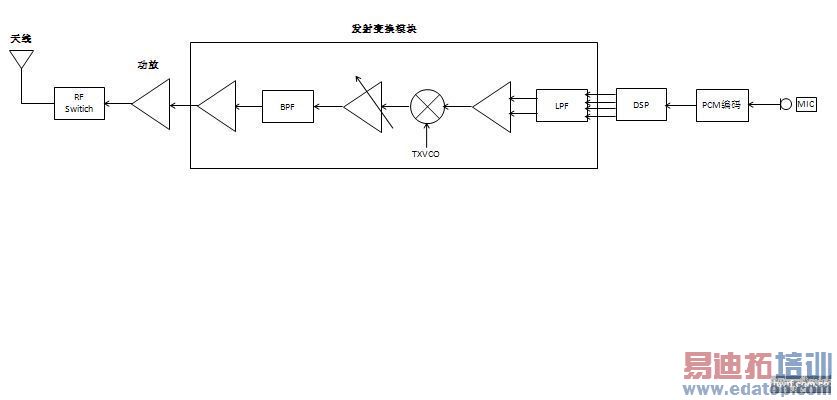

附圖如上；
顶起来，
Up！
