电容或电感可以抑制共模信号吗

录入:edatop.com     点击:

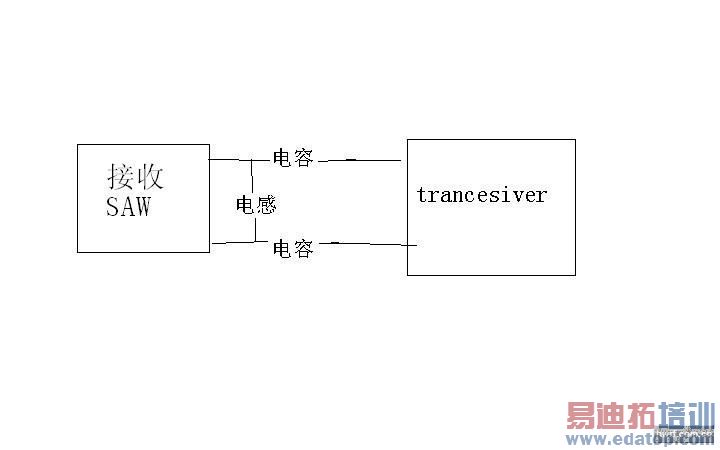

在手机接收电路,当从天线接收到的信号经过 RX SAW后将接收到的900或1800射频信号分为差分信号而在在差分两路中各自串联一个电容,中间在接一个电感。这个网络是匹配滤波器与RF IC的吗?他们有人说中间那个电感可以抑制共模信号,什么原理呀。
看到在MIC电路中也有如此的网络,只不过中间的是pf级的电容,而相连的两个是电感,中间那个电容也是抑制共模信号的。
为什么差分信号路中要如此连,该怎么分析这个网络呀?

\

差模信号会相互抵消磁场,而共模信号会相互叠加引起严重的噪声干扰
差分信号也可采用共模扼流器来抑制共模干扰
详细原理见我编辑的这篇文章:http://www.edablog.info/?p=118

我觉得更多的是在SAW和TC之间起一种匹配作用,对灵敏度作用比较大。

射频那个网络主要是匹配作用,MIC那个网络是抑制差模干扰。

顶一个!

这个主要是调试匹配的作用,和抑制共模没啥关系,所以中间既可以是电感也可以是电容,根据匹配的需要调试的。

楼上说的都很多了,差分是抑制共模的,中间加电感,电容是为了tran和saw的匹配的。至于匹配,我想起个好像有时候要考虑下微带线的长度,这个也有些关系的。

申明:网友回复良莠不齐,仅供参考。
