A5X芯片证实采用三星45nm CMOS工艺
录入：edatop.com 点击：

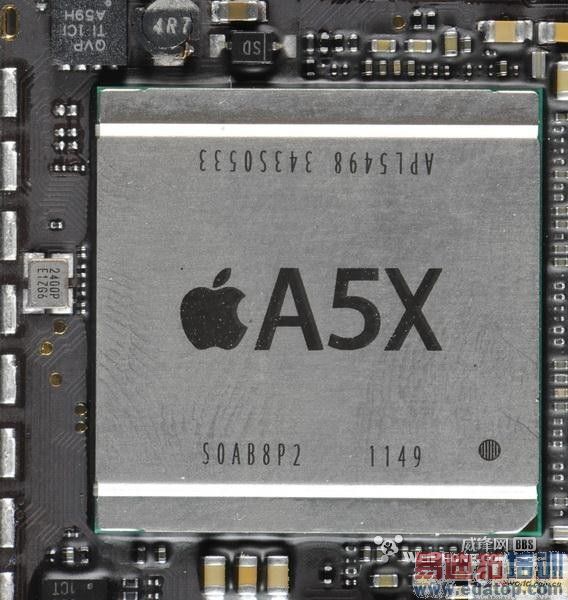

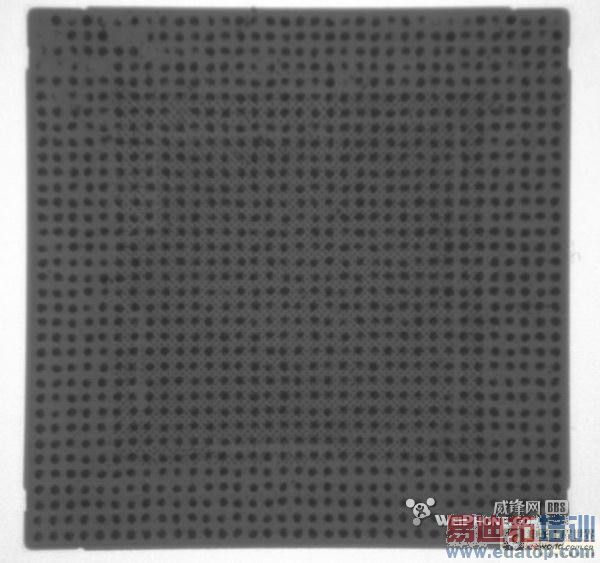

专业芯片网站Chipworks经过深入探究A5X芯片，有了一些惊喜发现。A5和A4采用的是PoP层叠封装，将LP DDR2置于一块处理器的上 面。与A5和A4不同，A5X是将处理器放到主板的一边，两块LP DDR2 SDRAm放到主板的另一边。这是封装技术的改变。
专业芯片网站Chipworks经过深入探究A5X芯片，有了一些惊喜发现。A5和A4采用的是PoP层叠封装，将LP DDR2置于一块处理器的上 面。与A5和A4不同，A5X是将处理器放到主板的一边，两块LP DDR2 SDRAm放到主板的另一边。这是封装技术的改变。
另外，Chipworks证实，A5X采用的是三星的45 nm LP CMOS工艺，并给我们带来了A5X的截面图。
A5X不仅仅由三星代工，iFixit用来拆解的新款iPad是在澳洲购买的，内置的A5X芯片由Elpida供应的LP DDR2。A5X芯片尺寸12.82 mm x 12.71 mm ，面积162.94 mm2。A5芯片尺寸10.01 mm x 11.92 mm，面积119.32 mm2。A5X面积增大了36.5%。

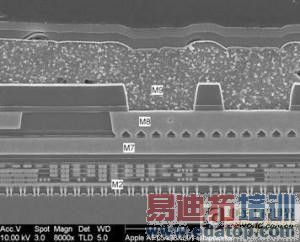

A5X截面图：
