显时尚　诺基亚“间谍”手机的设计挑战剖析

　　海尔曾于数年前推出一款拥有笔型外观的手机，这种设计可视为业界新手在手机外形设计创新方面的一个极佳范例，以至西门子、LG和诺基亚等业界巨头也纷纷响应。诺基亚7280正是在这一背景下应运而生。这款手机融合了多项“第一”，它的问世是这家芬兰手机厂商推出一系列“时尚手机计划的一部分。

这款纤细的手机没有文字数字键盘，采用滑开接听的棒式设计，很容易被误认作间谍工具。该手机在合闭状态下机身尺寸仅为115×32×19mm，拉伸后长度可延至125mm，以便接听电话。此外，这款三频GSM手机整合了VGA相机，还具备EDGE数据通信功能、蓝牙、FM收音机、喇叭扩音器、红外(IR)、录音、和弦铃声以及带振动警报的管理器(organizer)等各种功能。

7280手机采用6.5万色TFT显示屏，以半镀银面进行保护，当背光关闭时可兼作镜子使用，故其客户群主要瞄准女性。这款手机的双色涂漆、艺术装饰派设计风格以及类似名牌牛仔裤上标签的诺基亚品牌标签，无一不彰显出“时尚第一”的理念。7280另一个有意思的设计手法是，LED通过一个透镜滤光后，照亮手机上盖外围一圈。当手机待机时，这个光环就像科幻小说中描述的那样不断闪动。

在如此小的表面上用户如何进行输入，这是诺基亚设计人员的一个挑战。诺基亚摒弃了传统的微型按键设计，而是采用一种被称为NaviSpinner控制器的旋控键，其周围是四个常规按键。

或许是从苹果公司的iPod那里获得灵感，利用旋控键转轮可以选择并输入文字数字字符，但因没有预先存储的号码，很难完成快速拨号。不过，这个转轮键不同于iPod的电容触摸技术，而是采用了一套机械刷进行旋转切换：旋转转轮，系统通过计算接触开和关的次数来检测输入和方向。转轮中央有一个圆形开关，用来输入或确认输入选择。

纤小外形下的设计挑战及解决之道

由于外形尺寸较小，显示屏面积也相应较小。诺基亚采用定制了据称是从精工爱普生(现三洋爱普生显示器)定制的矩形彩色LCD。手机配有一个分辨率为104×208像素的摄像头，最大可拍摄分辨率为640×480像素的相片。

此外，外形的纤小化也使其封装和组装变得更为复杂。诺基亚7280手机的GSM芯片组体现了集成度的巨大进步，该手机设计的纤长外形使得电路板面积非常珍贵。为了节省面积，诺基亚已采用封装堆叠和芯片堆叠两种技术来向垂直方向发展，从而把元件的占位面积减至最小。7280的中央基带处理器4377083采用塑料球栅阵列(PBGA)封装，在其上表面有大量焊盘，用来接纳第二个封装，后者包含了源自三星公司的多个堆叠存储器芯片，以满足基带下面的存储需求。

这些三星堆叠存储器中，包含64MB的OneNAND闪存(KFD12162M)、16MB的移动SDRAM(K4M28163LF)以及16MB的NOR闪存(K8S28158TA)，这显示现如今的手机的确需要混合使用易失性和非易失性存储器。

而4376371模拟ASIC具有A/D和D/A转换以及音频与电源管理功能，它和4380079 GSM收发器芯片一样都是意法半导体(ST)专门为诺基亚量身定制的设计。飞利浦提供了一个倒装芯片形式的FM立体声广播芯片(TEA5761)。另外，一款ST/CSR芯片用于蓝牙无线连接。ST还提供了VGA CMOS传感器模组。

成像器本身是一个可插入的模组(在电路板照片上可以看到相应插座)，故而诺基亚可从多个供应商那里获得外部标准化相机解决方案。

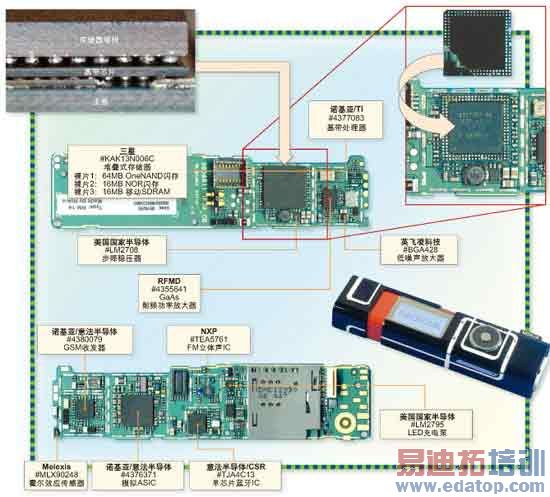

图：7280机身尺寸仅为115×32×19mm，使得诺基亚设计人员面临不少挑战

由于所有这些高密度阵列封装得安装在这么小的面积上，于是，电路板技术成为这个复杂性多米诺骨牌链中的下一个环节。7280手机采用了Ibiden公司先进的顺序8层印制电路板，这种电路板具有一种可任意堆叠的微通孔(microvia)结构。这些极小的通孔可以在任意层上开始和结束，或跨越多层堆叠，提供的路由密度远远大于钻孔技术或传统的加成电路板(additive circuit board)技术。但这种被Ibiden称为FVSS的电路板技术及其相关密度增大了成本。

与通信工具这种本来角色相比，诺基亚7280手机更多地被宣扬为一个时尚玩意儿。但与海尔的“奔风”笔型手机相比，诺基亚7280拥有更多的附加功能，并且采用了一种新颖的用户输入方式、新的机械实现方式和先进的封装技术。对于希望充分利用键盘输入的用户而言，该手机可能很难使用，但对那些和SIM卡勤打交道的人来说，它却是一款与都市夜景相得益彰的雅致设计。
