USB出台100W供电新标准可当电源插座

录入：edatop.com 点击：

由于具有可边传输数据边供电的便利性，USB被各种电子产品广泛采用。其供电能力还将进一步增大。通过USB实现100W供电的标准“USB Power Delivery Specification（ USB PD）”的“Revision 1.0”已于2012年7月制定完成，其中还包括分别支持USB 2.0和USB 3.0的标准。支持“Revision 1.0”的连接器、线缆和半导体芯片的试制品最快将在2012年内亮相。

USB PD的标志。（取自USB PD技术标准书）
　　此前USB 2.0的最大供电能力为2.5W（5V、500mA），USB 3.0为4.5W（5V、900mA），新的标准将USB的最大供电能力一下子提高到了100W，就能够实现为笔记本电脑供电。最近，出现了通过一根USB连接线实现影像输入和供电的外置显示器。如果最大供电能力达到100W，则可驱动30英寸以上的显示器。
　　USB PD的供电范围为10～100W，具体包括5V/2A、12V/1.5A、12V/3A、20V/3A以及20V/5A。不过，用于便携终端的Micro USB连接器最大只有12V/3A的供电能力。
　　USB PD新增了专用的连接器标准注1）。比如，增加了可检测USB PD接收侧连接器（插座）与插入侧连接器（插头）之间接触情况的针脚等（图1）。不过，在USB PD连接器中，除了新定义的针脚以外，其他针脚的布局与原来的USB 2.0及USB 3.0相同。使用原来的USB连接线时，则会按原来的标准供电。

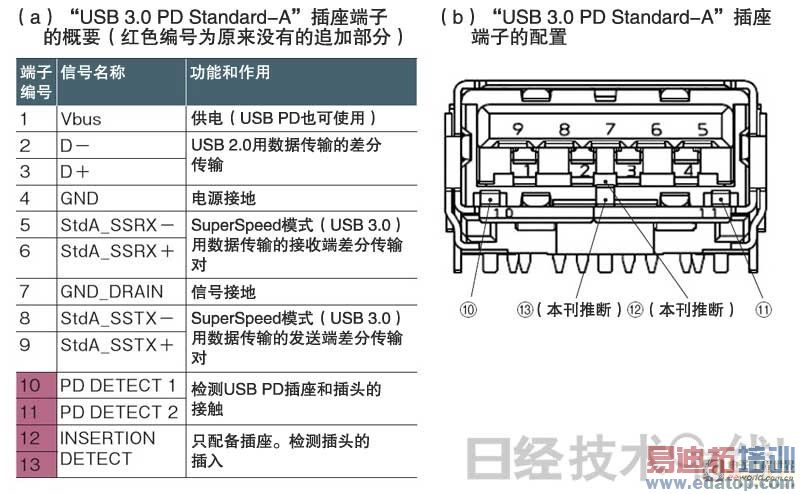

图1：针脚数量增加
在USB PD标准中，针脚数量多于普通的USB连接器（a）。比如，“USB 3.0 PDStandard-A”追加了旨在检测插座和插头之间接触和插入情况的针脚（b）。（图：（b）是USB PD的技术标准）
注1）除了“PD Standard-A”和“PD Standard-B”以及“PD Micro-B”各自的插头和插座标准外，还有“PD Micro-A”插头和“PD Micro-AB”插座的标准。
　　虽然USB PD的标准已经确定，但是在向产品安装和普及时仍有许多课题。一位熟知USB动向的技术人员表示，最让人担心的是“连接器和线缆关联部分”。这位技术人员介绍说：“如果向与原来USB同尺寸的连接器提供100W电力，热量就会成为一个问题。因此，必须将连接器中使用的部件与材料换成耐热性较高的产品。不过，高耐热性树脂存在价格太贵而且太硬的课题。如果过硬，连接器插拔时容易损坏，难以维持与原来相同的插拔次数。”（记者：根津祯，《日经电子》）
