ST 推出单片天线接口芯片 缩小下一代蓝牙设计尺寸
录入：edatop.com 点击：

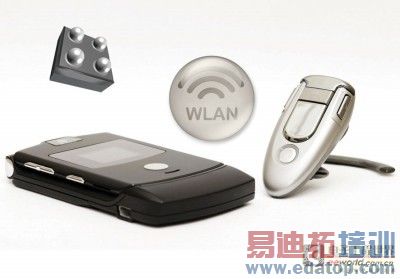

移动通信和消费电子半导体供应商意法半导体（纽约证券交易所代码：STM）推出两款全新芯片，新产品只需通过一颗芯片即可连接天线和蓝牙收发器，让具备蓝牙功能的产品变得更加简单、小巧，产品制造变得更加容易。
BAL-2593D5U和BAL-2690D3U是集成化的平衡-不平衡转换器，用于把天线信号转换成蓝牙收发器所需的一对平衡线信号。作为传统的采用多个分立器件设计的平衡-不平衡器的替代产品，新产品电路板占用空间比传统产品减少70%，简化产品设计和组装，提供音质更好的低损耗平衡信号，进而提高无线产品的性能。
BAL-2593D5U和BAL-2690D3U包含采用意法半导体的成功的玻璃基板IPD工序制造的集成无源器件，相比其它品牌的集成化平衡-不平衡转换器，意法半导体的产品可确保射频性能更加符合设计人员的预期，无需外接匹配器件。
BAL-2593D5U与STLC2500D独立蓝牙收发器以及STLC2592/3双模器件配合使用效果最佳，STLC2592/3双模芯片内置FM收音机调谐器单元，让用户能够通过蓝牙耳机直接收听广播。 BAL-2690D3U是STLC2690蓝牙FM调谐器二合一芯片的配套设计。STLC2690的短距离FM发射功能让用户能够用音响系统（如汽车收音机）播放手机内存储的音乐。
意法半导体集成化平衡-不平衡器的主要特性:
BAL-2593D5U：
? 50/50+j50Ω阻抗
? 面积1.16 x 1.26mm；高度小于0.7mm
? 1.2dB插入损耗
? 配合STLC2592/3, STLC2500D
BAL-2690D3U：
? 50/30+j25Ω阻抗
? 面积0.91 x 0.91mm；高度小于0.7mm
? 0.8dB插入损耗
? 配合STLC2690
BAL-2593D5U和BAL2690D3U现已投产，采用 4焊球倒装片封装。
