用于蜂窝基础设施的SOT-89功率放大器方案
录入：edatop.com 点击：
Avago Technologies日前宣布推出四个最新增益方块解决方案，其特点高线性度、高增益、出色的增益平坦度和低功率消耗。MGA-31189和MGA-31289 0.25瓦特，以及MGA-31389和MGA-31489 0.10瓦特增益方块的性能增益可通过Avago的专有技术，0.25μm的GaAs增强模式pHEMT半导体工艺来实现。
Avago的最新功率放大器系列可优化频率，以便通过主要的蜂窝频带提供更好的性能。通用的封装尺寸和PCB布局可通过选择输出功率使单个设计可以支持多个频率和区域市场的需求。这些设备具有高增益的功能，可减少所需射频阶段的总数量。
MGA-31189和MGA-31389可为50MHz到2.0GHz的应用程序及1.5GHz到3.0GHz的MGA-31289和MGA-31489服务，因此MGA-31x89系列包括所有主要蜂窝频带 — GSM、CDMA和UMTS — 及下一代LTE频带。
该系列可提供在每对频率优化设备中的不同功率级别选择，这些设备具有通用引脚和封装尺寸的设计，并且单个PCB设计可支持多个频带。这大大简化了PCB布局及系统工程师在研发最新LTE带基础设施的总体设计。

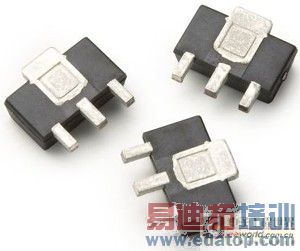

最新的Avago MGA-31x89 0.25瓦特和0.10瓦特增益方块功率放大器可在紧凑型工业标准SOT-89封装中使用，它还可取代现有市场上引脚间落入式替换解决方案，并可提供更好线性度和功率性能。
MGA-31189和MGA-31389重要功能(典型值900MHz)
优异的线性优值1 (LFOM)：14.5分贝(MGA-31189)、13.3分贝(MGA-31389)
高输出三阶截断点：42毫瓦分贝(MGA-31189)、38.6毫瓦分贝(MGA-31389)
高增益：21分贝增益(MGA-31189)、21.3分贝(MGA-31389)
100MHz带宽的增益平坦度：0.1分贝(MGA-31189)、0.14分贝(MGA-31389)
低噪声系数：2分贝(MGA-31189)、2分贝(MGA-31389)
1分贝增益压缩(P1dB)时的高输出功率：24毫瓦分贝(MGA-31189)、22.2毫瓦分贝(MGA-31389)
5V单电源下的低静态电流：111mA (MGA-31189)、73mA (MGA-31389)
MGA-31289和MGA-31489重要功能(典型值为1900MHz)
优异的线性优值1 (LFOM)：14分贝(MGA-31289)、11.9分贝(MGA-31489)
高输出三阶截断点：41.8毫瓦分贝(MGA-31289)、37.2毫瓦分贝(MGA-31489)
高增益：18.7分贝增益(MGA-31289)、21.3分贝(MGA-31489)
100MHz带宽的增益平坦度：0.1分贝(MGA-31289)、0.15分贝(MGA-31489)
低噪声系数：2分贝(MGA-31289)、2.1分贝(MGA-31489)
1分贝增益压缩(P1dB)时的高输出功率：23.6毫瓦分贝(MGA-31289)、21.5毫瓦分贝(MGA-31489)
5V单电源下的低静态电流：124mA (MGA-31189)、71mA (MGA-31389)
封装
MGA-31189、MGA-31289、MGA-31389和MGA-31489可在RoHS合规性无卤素SOT-89塑料封装中使用，尺寸为4.5x4.1x1.5 mm。
