SiGe射频前端模块尺寸仅25平方毫米
录入：edatop.com 点击：

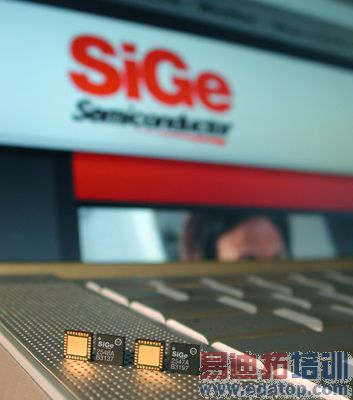

好 SiGe半导体推出两款射频 (RF) 前端模块，型号为 SE2547A 和 SE2548A，可在游戏控制台、台式电脑与笔记本电脑和家庭接入点等客户端访问设备中。
SE2547A 和 SE2548A是802.11a/b/g/n WLAN RF前端模块，可为双频带Wi-Fi? 系统提供收发器和天线之间所需的全部功能。每个器件模块经过全面测试，并整合了功率放大器、滤波器、功率检测器、分集开关、双工器以及相关匹配电路，尺寸大小为25 平方毫米，约为目前市面上前端模块尺寸的三分之一。两个器件集成起来的占位面积为以往一个器件的面积。
SiGe半导体计算机及消费产品市场总监 Jose Harris表示：“通过推出这些新的RF前端模块，SiGe半导体为市场提供了业界领先的集成度、性能和灵活性。很多客户都证实了SE2547A 和SE2548A先进模块的现有样本具备这种高集成度。我们正在与这些客户合作开发产品设计，在2008年第三季推出市场。”
这些前端模块既可以单独使用，亦可通过堆栈式配置支持多个传输流应用。SE2548A带有一个单天线端口，故适用于2传输流 × 2天线的结构。SE2547A则带有两个天线端口，可用于2传输流 × 3天线或2传输流 × 4天线的结构。
采用SE2547A 或 SE2548A的系统可以获得的线性度和发射功率级为+18 dBm/2.5 GHz 和 +17 dBm/5 GHz。这些前端模块为每条频带配备一个发射器功率检测器，而每条发射链路的动态范围则为 20dB。
所有 RF 端口均匹配 50 欧姆阻抗。每条发射链路都带有单独的数字激活控制引脚，可控制发射器的功率斜坡开/关以帮助功率管理。
SE2547A 和 SE2548A现已投入量产，订购10,000颗计算，每颗价格分别为2.15美元和2.05美元。
