关于相位误差@8960

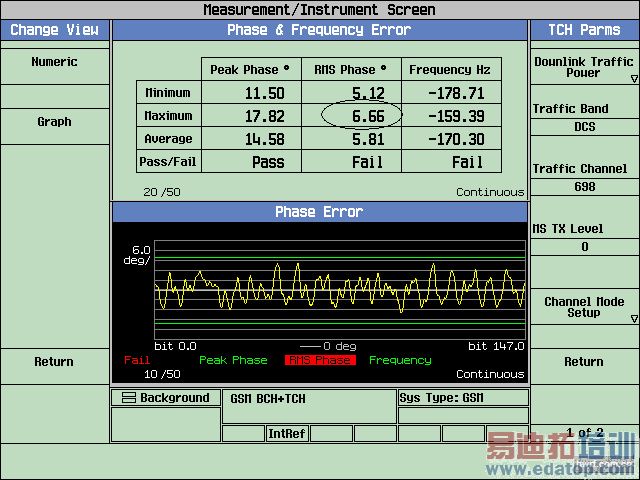

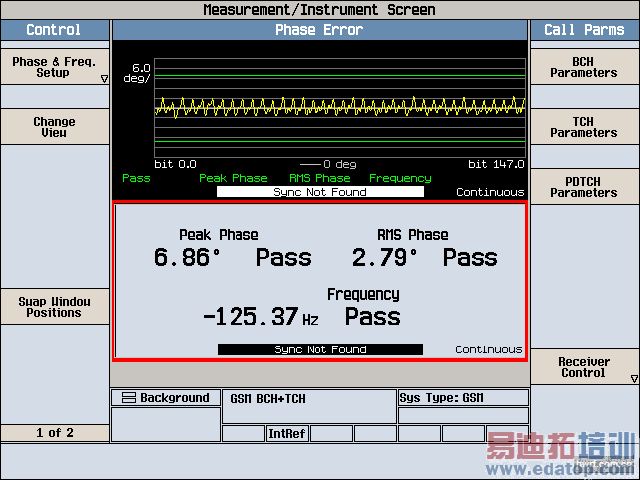

图片中是Agilent8960测试手机的信号698/0.特地用全0数据发射，请问里面的频率为66.7KHz的锯齿状的信号,可以带给我们什么信息吗? 第二张图是正常发射burst时候。
RMS phase error 太高了，PA input & output, IQ, Vbattery , 都实验过去耦合或者新的匹配，还没有找到合适的措施。(小功率很好，大功率很差)
想问大家如何用仪器来确认和区分是哪一部分电路的主要问题? (I have 89441,8960,cmu200,8595,..)
PA ? Transceiver ? VCO ? ...

你量一下你的pa供电电压是否正常，当你的PA供电电压扰动时，就可能会产生你图示的这种情况，PPE虽然过了，但是也很差，你的PA电源可能有一个幅度较大且频率较高的扰动。

可能是PLL受到IQ的干扰，是Tranceiver或之前出的问题。查，PLL的供电是否正常。

很可能是射频部分Transreceiver的供电在PCB Layout是走线有问题，干扰了PLL电路，或GSM、DCS发射回路，或者干扰PAlevel信号线，重点检查，我曾经也遇到过类似问题。

差看PA的工作性能，又可能是因为当以最大功率发射的时候，PA工作在非线性区，所以PA输出FAIL。

图片中是Agilent8960测试手机的信号698/0.特地用全0数据发射弱弱地问一下下全0/1数据发射是怎么发射的呀？这个时候的RMS PHASE ERROR 怎么还会有2.8啊？

多谢各位提出的意见. 我还有些疑问和回答如下.
"当你的PA供电电压扰动时，就可能会产生你图示的这种情况，PPE虽然过了，但是也很差，
你的PA电源可能有一个幅度较大且频率较高的扰动。"
Answer: 我只是在上面进行过增加10pf电容去耦合的实验。没有效果。请问频率较高的扰动能频率高到多少呢?

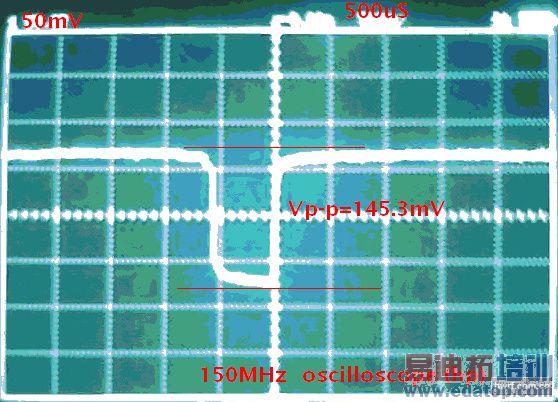

140mv问题很大吗? look the image

"很可能是射频部分Transreceiver的供电在PCB Layout是走线有问题，干扰了PLL电路，或GSM、DCS发射回路，
或者干扰PAlevel信号线，重点检查，我曾经也遇到过类似问题。"
&
"可能是PLL受到IQ的干扰，是Tranceiver或之前出的问题。查，PLL的供电是否正常。 "
answer: 这个事情是在我更换PA型号之后发生的。基本上transceiver的各个部分电路没有变化。RF input to PA
由于PA不同有所路径更改。我会在重点检查一下这些信号线等。IQ信号线也走线有改动。但是同过示波器看没有
明显的恶化。

"差看PA的工作性能，又可能是因为当以最大功率发射的时候，PA工作在非线性区，所以PA输出FAIL。"
Answer: 关于输入功率如果低于推荐最小值5dB(大约-5dBm),会带来这个问题吗? 我用demo board + E4433B(GSM burst signal generator)
无论大小输入功率(5-8dBm),都没有发现phaseError变差的迹象。输出功率也是足够高29.4dBm.

"全0/1数据发射是怎么发射的呀？这个时候的RMS PHASE ERROR 怎么还会有2.8啊？"
Answer: 我的手机测试软件有此功能。 2.8是很大。暂时不知道为何。

你使用的BLUN 结构，不同的PA 的阻抗特性都是不一样的，造成匹配上出了问题，S参数发生变化影响了信号质量，导致相位，频率误差大

楼主能否把这段的电路图发到我的信箱，我看看，谢谢meijm2000@hotmail.com

Hi Canu,
1. IQ or PLL problem will get you failed at all power levels.
2. Solder RF cable at PA input or TXVCO output and use test mode to see RMS PE, then you can see if problem happens before PA.
3. There is some time some noisy signal interfer your TX power feedback trace, can you tell me which PAs you use before and after RMS problem?
4. All'1' and '0' condition can ONLY specify your VCO carrier is good or not.
5. Add an attenuator before PA in case of VCO load pulling by PA.
Pls get me feedback if you need,
yu_chen@mail2000.com.tw
Regards, wilson

看上去，I/Q信号路径上应该没有问题，如果受到干扰，小功率下应该就出问题才对，先做个实验，将PA的电源断开由另外的电源提供，看看问题是否依然存在？

我觉得有可能是PCB布线的问题。可能是GSM和DCS两条线距离太近，当在高功率级的时候GSM信号可能耦合到DCS线上，在芯片内部产生干扰，影响相位。这个问题好像比较常见。陋见。还有，发全0信号，出来的是270.833/4KHz信号，这是由GSM的调制原理决定的。
