手机通讯接口 （三） RS-232的接口[多图]
录入：edatop.com 点击：
接口的物理结构
DB-25的25芯插头座
DB-9 connectors可以节约成本及空间
目前RJ-45 connectors 更为普遍
EIA 推荐的 pinouts
de facto DB-9 pinout
RS-232-C接口连接器一般使用型号为DB-25的25芯插头座,通常插头在DCE端,插座在DTE端. 一些设备与PC机连接的RS-232-C接口,因为不使用对方的传送控制信号,只需三条接口线,即“发送数据”、“接收数据”和“信号地”。所以采用DB-9的9芯插头座，传输线采用屏蔽双绞线

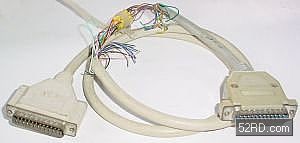

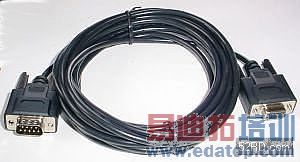

因为RS-232 协会标准只是推荐使用D-subminiature 25-pin connector.并没有强制规定必须使用。所以RS-232 接口繁多，更多的情况，作为我们工程师还是要经常使用自制的cable，如下图
Pinouts
