关于旁路电容的深度研讨(一)
编辑引言:旁路电容是关注度低、没有什么魅力的元器件,一般来说,在许多专题特写中不把它作为主题,但是,它对于成功、可靠和无差错的设计是关键。来自Intersil公司的作者David Ritter和Tamara Schmitz参加了关于该主题的进一步对话。本文是对话的第一部分。Dave和Tamara信仰辩论的价值、教育的价值以及谦虚地深入讨论核心问题的价值;简而言之,为了获取知识而展开对一个问题的讨论。下面请“聆听”并学习。
David: 有一种观念认为,当我们做旁路设计时,我们对低频成分要采用大电容(微法级),而对高频成分要采用小电容(纳法或皮法级)。
Tamara: 我赞成,那有什么错吗?
David: 那听起来很好并且是有意义的,但是,问题在于当我在实验室中验证那个规则时并未得到我们想要的结果!我要向您发出挑战,Tamara博士。
Tamara: 好啊!我无所畏惧。
David: 让我们看看,你有一个电压调整器并且它需要电源。电源线具有一些串联阻抗(通常是电感以及电阻),这样对于短路来说,它在瞬间提供的电流就不会出现大变化。它需要有一个局部电容供电,如图1所示。

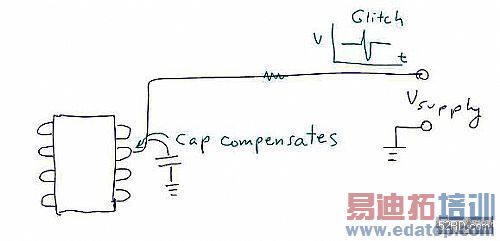

图1:旁路电容的功能。
Tamara: 我到目前均赞成你的观点。那就是旁路的定义。Dave,接着说吧。
David: 例如,有些人可能用0.1 μF电容进行旁路。他们也可能用一个1000pF的电容紧挨着它以处理更高的频率。如果我们已经采用了一个0.1 μF的电容,那么,紧挨着它加一个1000pF电容就没有意义。它会增加1%的容值,谁会在意?
Tamara: 然而,除了电容值之外,有更多要研究的内容。这两种数值的电容均不理想。
David: 我们必须考察0.1 μF的实际电路;它存在有效串联电阻(ESR)以及有效串联电感(ESL)。
Tamara: 有时候,你还要把介质损耗一项当成一个并联电阻来考虑,如图2所示。

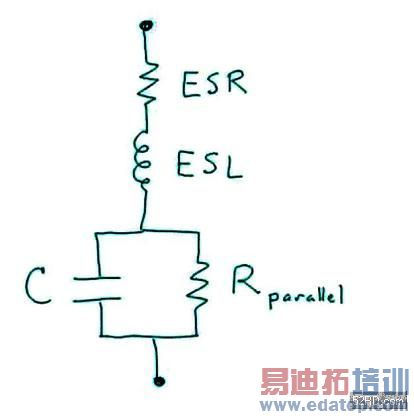

图2:旁路电容的模型。
David: 现在,当我们遇到具有瞬态特性的这一损耗时,我们假设0.1 μF电容的ESL远远大约1000pF的电容。我们需要某一器件在短期内供电,因ESL的存在而让0.1 μF的电容做不到这一点。假设就在于1000pF的电容具有更低的ESL,因此,能够提供更好的电流。
Tamara: ESL与你获得以及封装的电容的类型有关。其数值可能完全独立于电容本身的尺寸和数值,如图3所示。
David: (显示出对年轻同事所具有的知识的惊讶)
Tamara: 我曾经看到过一些人把100 nF、10 nF和1 nF的电容分级并联起来使用,它们可能均采用相同的封装,例如0402,因为这些电容通常就是采用这种封装形式。然而,每一种0402封装均具有相同的ESL,因为它们具有相同的电感以及相同的高频响应,因此,这么安装电容于事无补。

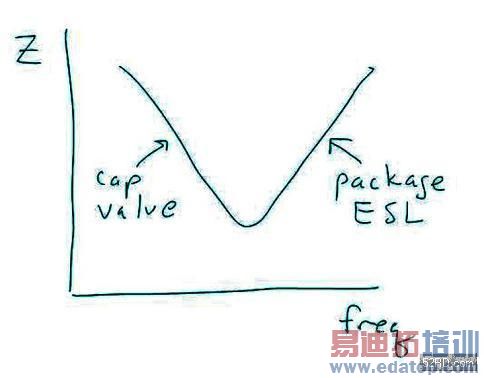

图3:旁路电容的阻抗。
David: 我们在实验室中所发现的问题在于,各种封装均是类似的。我们所采用的大多数陶瓷电容均为面积是0805或0603的电容。我测试发现,把0603 0.1 μF电容挨着0603 100pF电容安装,效果上不如仅仅采用两个0603 0.1 μF的电容。
Tamara: 那是完全有可能。我猜测,你所处的频率范围就是0603 0.1 μF电容被最优化的频率范围。

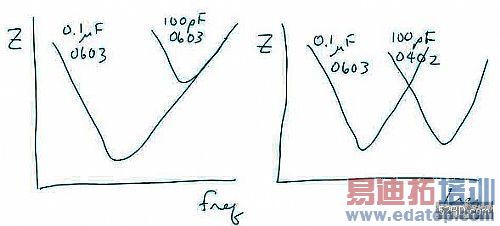

图4:相同尺寸和不同尺寸的电容的阻抗比较。
David: 是的,ESR和ESL是原数值的一半且非常管用。在这些应用中,我所研制的开关调整器的工作频率大约为1MHz。
Tamara: 在你的情况下,要调整电容的数值以及封装,以改善对你没有兴趣的那个频率范围的旁路网络。图4假设我们谈论的是相同类型的电容(陶瓷电容)。其它类型的电容—如钽电容—具有更高的ESR,因此,整个曲线突起。另一方面,有时可能全部要采用钽电容。
David: 我们现在讲讲历史。过去,人们采用他们手上能用的一切元器件。那时,你无法获得封装小的100 μF电容,你不得不通过缩短旁路电容器上的引线来改善旁路网络。当今的大电容的尺寸正逐渐缩小类似于较小电容所具有的尺寸。当你开始认真考虑选择一只0.1 μF电容时,你肯定选择0603的封装,并且,最终会选择0402封装的电容(因为我没有看过0402封装的电容,我倾向于不采用那些电容)。
Tamara: 按照分级封装的阶梯电容(stepped capacitor)的确切含义来自于赛灵思公司的讨论。他们的FPGA被用于各种各样的应用之中,并且,他们设法测试了所有的条件。因此,他们在高达5Gsps的宽频带内需要一种低阻抗电容对电源旁路。另一方面,你需要一种较低带宽的解决方案。
David: 我的评论全部来自较之于比赛灵思的速度更低的电源应用。你的辩论非常聪明,因为你指的是封装尺寸,而其他人没有那么深入的思考。他们通常所,高频需要小电容,而低频需要大电容。
Tamara: 啊,真是的,我要脸红了。
David: 我的旁路事业一直是非常令人厌烦的,因为在大多数时间内,规则就是用0.1 μF电容旁路每一个芯片,那就管用了。
Tamara: 那不仅仅与封装有关,而且还与布局有关。
David: 绝对正确!我循着电路板上的电流路线,发现电路板上存在电感。在任何电流路径上的电感与该路径的闭环面积呈正比。因此,当你围绕一个区域对元器件进行布局时,你需要把元器件紧凑地布局。那就是你为什么把元器件保持紧凑布局的原因—保持电感为低。然后,选择具有良好ESL和ESR的电容。我希望对于它有更多的设计艺术,但是,它的确是实用证明正确的少数的简单规则之一。
Tamara: 当然,你可以购买具有较低ESL和ESR的电容,但是,他们通常比标准的陶瓷电容更为昂贵。
David: 在大多数情形下,与每一块芯片尽可能接近的0.1 μF旁路电容仍然非常管用。
(未完待续)
